专利号: 202221564549X
申请人: 东莞市科盈电工机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

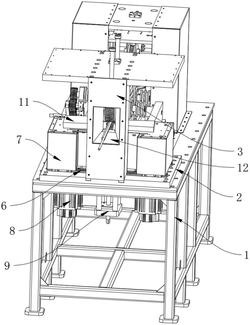

1.一种用于电缆破拆机的切割机构,包括:机架(1),所述机架(1)的一端固定安装有底板(2),所述底板(2)的上表面中部固定安装有固定架(3),所述固定架(3)的中部通过轴承转动安装有第一固定辊(4),所述底板(2)的上表面中部通过轴销转动安装有第二固定辊(5);第一直线导轨(6),所述第一直线导轨(6)对称固定安装在底板(2)的顶部,两个所述第一直线导轨(6)的顶部滑动安装有固定罩(7);其特征在于,还包括:刀片驱动装置(8),所述刀片驱动装置(8)固定安装在固定罩(7)的底部,所述刀片驱动装置(8)包括:驱动电机(81),所述驱动电机(81)固定安装在固定罩(7)的底部,所述驱动电机(81)的输出端固定安装有第一齿轮(82),所述固定罩(7)的顶部通过轴销转动安装有传动杆(83),所述传动杆(83)的底部固定安装有第二齿轮(84),所述第一齿轮(82)与第二齿轮(84)啮合连接;锯片(85),所述锯片(85)固定安装在出传动杆(83)的顶部;进刀调节装置(9),所述进刀调节装置(9)安装在两个所述固定罩(7)之间;出料防卡装置(10),所述出料防卡装置(10)固定安装在固定架(3)的中部。

2.根据权利要求1所述的用于电缆破拆机的切割机构,其特征在于,所述驱动电机(81)为一种伺服电机。

3.根据权利要求1所述的用于电缆破拆机的切割机构,其特征在于,所述进刀调节装置(9)包括:调节板(91),所述调节板(91)对称固定安装在两个所述固定罩(7)的底部,两个所述调节板(91)远离固定罩(7)的一端均通过轴销转动安装有连接杆(92);安装架(93),所述安装架(93)固定安装在底板(2)的底部,所述安装架(93)与底板(2)之间通过轴承转动安装有螺杆(94),所述螺杆(94)的外侧螺纹连接有移动块(95),两个所述连接杆(92)均通过轴销与移动块(95)转动连接。

4.根据权利要求1所述的用于电缆破拆机的切割机构,其特征在于,所述出料防卡装置(10)包括:导杆(101),所述导杆(101)固定安装在固定架(3)的中部,所述导杆(101)的外侧通过滑动轴承对称滑动安装有定位板(102),所述定位板(102)的顶部固定安装有压板(103);安装板(104),所述安装板(104)固定安装在固定架(3)的中部靠近导杆(101)的位置,所述安装板(104)的顶部固定安装有第二直线导轨(105),所述第二直线导轨(105)与定位板(102)滑动连接。

5.根据权利要求4所述的用于电缆破拆机的切割机构,其特征在于,所述定位板(102)的顶部一侧呈厚度渐变设置。

6.根据权利要求1所述的用于电缆破拆机的切割机构,其特征在于,所述固定罩(7)对应锯片(85)的位置固定安装有防护罩(11)。

7.根据权利要求4所述的用于电缆破拆机的切割机构,其特征在于,所述固定架(3)的一侧固定安装有出料板(12),所述出料板(12)的底部呈倾斜设置。
