专利号: 2022215408051
申请人: 北京清城同衡智慧园高新技术研究院有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

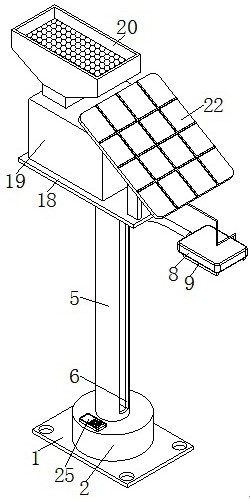

1.一种自清洁式环保智能型太阳能LED路灯,包括底板(1),其特征在于:所述底板(1)的顶部固定连接有安装罩(2),所述安装罩(2)内腔的顶部固定连接有第一电机(3),所述第一电机(3)的传动轴贯穿安装罩(2)并固定连接有第一螺纹杆(4),所述安装罩(2)的顶部固定连接有灯杆(5),所述灯杆(5)的右侧开设有通孔(6),所述第一螺纹杆(4)的表面螺纹套设有第一螺纹块(7),所述第一螺纹块(7)的右侧通过连接杆固定连接有LED灯主体(8),所述LED灯主体(8)底部的前侧和后侧均固定连接有安装框(9),所述安装框(9)的内腔活动连接有第二螺纹杆(10),所述第二螺纹杆(10)的左端贯穿安装框(9)并固定连接有转盘(11),所述转盘(11)之间传动连接有皮带(12),所述LED灯主体(8)的底部固定连接有第二电机(13),所述第二电机(13)的传动轴与转盘(11)固定连接,所述第二螺纹杆(10)的表面螺纹套设有第二螺纹块(14),所述第二螺纹块(14)相对的一侧固定连接有活动板(15),所述活动板(15)顶部的右侧固定连接有刷板(16),所述活动板(15)顶部的左侧固定连接有喷管(17),所述灯杆(5)的顶部固定连接有顶板(18),所述顶板(18)的顶部固定连接有水箱(19),所述顶板(18)的顶部通过连接块固定连接有太阳能电池板(22),所述顶板(18)的顶部固定连接有水泵(23),所述水泵(23)的抽水管与水箱(19)连通,所述水泵(23)的出水管通过管道与喷管(17)连通,所述底板(1)的顶部固定连接有蓄电池(24)。

2.根据权利要求1所述的一种自清洁式环保智能型太阳能LED路灯,其特征在于:所述水箱(19)的顶部连通有接水罩(20),所述接水罩(20)的内腔固定连接有滤网。

3.根据权利要求1所述的一种自清洁式环保智能型太阳能LED路灯,其特征在于:所述水箱(19)的左侧连通有加水管(21),所述第一螺纹杆(4)与安装罩(2)的连接处通过设置轴承活动连接。

4.根据权利要求1所述的一种自清洁式环保智能型太阳能LED路灯,其特征在于:所述蓄电池(24)的输入端与太阳能电池板(22)电性连接,所述底板(1)的顶部开设有安装孔。

5.根据权利要求1所述的一种自清洁式环保智能型太阳能LED路灯,其特征在于:所述第一螺纹杆(4)位于灯杆(5)的内腔,所述刷板(16)的刷毛与LED灯主体(8)的底部接触。

6.根据权利要求1所述的一种自清洁式环保智能型太阳能LED路灯,其特征在于:所述安装罩(2)的顶部固定连接有控制器(25),所述控制器(25)的输入端与蓄电池(24)电性连接,所述控制器(25)的输出端分别与第一电机(3)、LED灯主体(8)、第二电机(13)和水泵(23)电性连接。
