专利号: 2022215090551
申请人: 广西贺州市华鸿新材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

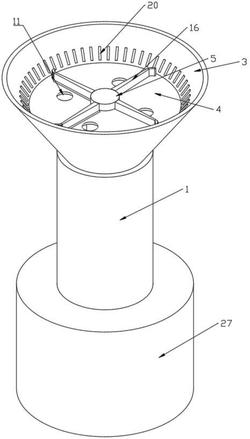

1.一种碳酸钙研磨装置,包括用于研磨碳酸钙的研磨室(1)和用于碳酸钙研磨的研磨部件,其特征在于:所述研磨部件包括设于研磨室(1)一端的进料漏斗(3)、设于进料漏斗(3)内侧中部的分料盘(4)、设于分料盘(4)中部的分料件(5)、设于分料件(5)一侧中部的电机(6)、设于电机(6)一端的偏心轴(7)、设于偏心轴(7)上部的第一偏心轮(8)、设于偏心轴(7)下部的第二偏心轮(9)和设于偏心轴(7)一端的研磨轮(10),所述分料盘(4)的一侧均匀开设有多个进料口(11),所述研磨室(1)的内壁上部间隔均匀的设置有多个研磨齿(12),所述第一偏心轮(8)和第二偏心轮(9)的弧面上间隔均匀的设置有多个凸块(13),所述电机(6)的两侧均设有保护罩(14),所述第一偏心轮(8)和第二偏心轮(9)均与偏心轴(7)转动连接,所述偏心轴(7)与研磨轮(10)固定连接,所述第一偏心轮(8)和第二偏心轮(9)的轴心与偏心轴(7)的轴心呈偏心分布,所述研磨齿(12)与凸块(13)插接配合。

2.如权利要求1所述的一种碳酸钙研磨装置,其特征在于:所述分料件(5)包括设于电机(6)一端的转动块(15)、多个设于转动块(15)弧面上的分料杆(16)和设于分料杆(16)一侧的倾斜块(17),多个所述分料杆(16)间隔均匀且与转动块(15)的弧面相对倾斜设置。

3.如权利要求2所述的一种碳酸钙研磨装置,其特征在于:所述分料杆(16)的一端设有弧形块(18),所述弧形块(18)的一侧设有多个研磨柱(19),多个所述研磨柱(19)间隔均匀,所述进料漏斗(3)的弧面上部间隔均匀的设置有多个凸柱(20)。

4.如权利要求1所述的一种碳酸钙研磨装置,其特征在于:所述第一偏心轮(8)一侧设有第一锥形罩(21),所述第二偏心轮(9)的一侧设有第二锥形罩(22),所述第一锥形罩(21)的一端延伸至保护罩(14)内。

5.如权利要求1所述的一种碳酸钙研磨装置,其特征在于:所述研磨轮(10)的弧面设有螺旋叶(23),所述螺旋叶(23)的一侧设有多个凹槽(24),所述螺旋叶(23)的一侧倾斜设置,所述研磨轮(10)的一端倾斜设置。

6.如权利要求1所述的一种碳酸钙研磨装置,其特征在于:所述第一偏心轮(8)与第二偏心轮(9)的内部均开设有多个滑动槽(25),多个所述滑动槽(25)内设有钢珠(26)。

7.如权利要求1所述的一种碳酸钙研磨装置,其特征在于:所述研磨室(1)的一端设有储存室(27)。
