专利号: 2022214969059
申请人: 哈尔滨翰才科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

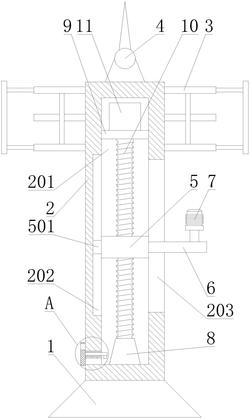

1.一种5G通信铁塔环境监测系统,其特征在于,包括底座(1)、升降块(5)、安装板(6)、

5G环境监测系统本体(7)、支撑架(9)和用于驱动升降块(5)沿纵向升降的驱动组件;

底座(1)上设置有铁塔本体(2),铁塔本体(2)内设置有空腔(201),空腔(201)横向两侧内壁上分别设置有侧口(203)和排水孔(204),侧口(203)沿纵向延伸,排水孔(204)底部与空腔(201)底部内壁位于同一水平面上;铁塔本体(2)上端侧面设置有天线(3),铁塔本体(2)顶部设置有避雷针(4);升降块(5)滑动设置在空腔(201)横向两侧内壁上;安装板(6)贯穿侧口(203)设置在升降块(5)横向一侧,安装板(6)与铁塔本体(2)滑动连接;5G环境监测系统本体(7)设置在安装板(6)上;支撑架(9)设置在空腔(201)内,支撑架(9)位于升降块(5)上方;驱动组件设置在支撑架(9)上,驱动组件与升降块(5)驱动连接。

2.根据权利要求1所述的一种5G通信铁塔环境监测系统,其特征在于,空腔(201)横向一侧内壁设置有滑槽(202);升降块(5)横向一侧设置有滑块(501),滑块(501)与铁塔本体(2)滑动连接,滑块(501)位于滑槽(202)内。

3.根据权利要求2所述的一种5G通信铁塔环境监测系统,其特征在于,滑槽(202)为T型槽结构,滑块(501)为T型块结构,滑块(501)与滑槽(202)相适配。

4.根据权利要求1所述的一种5G通信铁塔环境监测系统,其特征在于,驱动组件包括丝杆(10)和电动机(11);丝杆(10)转动设置在支撑架(9)底部,丝杆(10)底端穿过升降块(5)并与升降块(5)螺纹连接;电动机(11)设置在支撑架(9)上,电动机(11)与丝杆(10)驱动连接。

5.根据权利要求4所述的一种5G通信铁塔环境监测系统,其特征在于,驱动组件还包括支撑台(8);支撑台(8)设置在丝杆(10)底端,支撑台(8)底部与空腔(201)底部内壁连接,支撑台(8)为圆台结构。

6.根据权利要求5所述的一种5G通信铁塔环境监测系统,其特征在于,还包括转轴(12)、防虫板(13)和浮板(14);转轴(12)沿横向贯穿空腔(201)远离侧口(203)的横向一侧内壁设置,转轴(12)与铁塔本体(2)转动连接,转轴(12)位于排水孔(204)上方;防虫板(13)设置在转轴(12)位于铁塔本体(2)外的一端,防虫板(13)与铁塔本体(2)贴合且转动连接,防虫板(13)偏心处设置有通孔(1301);浮板(14)设置在转轴(12)位于空腔(201)内的一端侧面,转轴(12)和通孔(1301)分别位于转轴(12)纵向两侧。

7.根据权利要求6所述的一种5G通信铁塔环境监测系统,其特征在于,还包括轴承(15);轴承(15)沿横向贯穿空腔(201)远离侧口(203)的横向一侧内壁设置,转轴(12)穿过轴承(15)。
