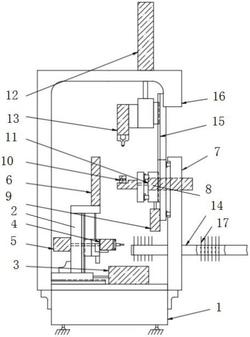

1.一种镁铝线材折弯加工装置,包括机座(1),其特征在于:在机座(1)上设置有取件架(2),取件架(2)与平移气缸(3)的伸缩杆连接,在平移气缸(3)的伸缩杆伸缩带动下,产生移动;在取件架(2)上,设置有第三夹取气缸(4)、翻转电机(5)和第一提升气缸(6),第三夹取气缸(4)前端设置有夹紧头,在第三夹取气缸(4)动作时带动夹紧头产生夹紧作用,翻转电机(5)与第三夹取气缸(4)连接,翻转电机(5)转动时能够带动第三夹取气缸(4)前端设置的夹紧头转动,第一提升气缸(6)设置在取件架(2)上端,其伸缩杆与第三夹取气缸(4)连接,在第一提升气缸(6)动作时,带动第三夹取气缸(4)、翻转电机(5)和夹持在夹紧头内的待加工型材往上移动,输送到与工作台(8)对应的位置;
在机座(1)上设置有支撑架(7),工作台(8)设置在支撑架(7)上;在工作台(8)下方设置第二提升气缸(9),第二提升气缸(9)能带动工作台(8)在竖向移动一定距离;在工作台(8)上设置第二夹取气缸(10)和第三提升气缸(11),第二夹取气缸(10)能够夹持第三夹取气缸(4)夹紧头夹紧的待加工线材;第三提升气缸(11)的伸缩杆带动第二夹取气缸(10)产生位置移动,以便带动第二夹取气缸(10)的夹紧头与第三夹取气缸(4)的夹紧头位置对应;
在机座(1)上端,设置第四提升气缸(12),第四提升气缸(12)的升缩杆与第一夹取气缸(13)连接,带动第一夹取气缸(13)在竖直方向移动,使第一夹取气缸(13)的夹紧头移动到与第二夹取气缸(10) 的夹紧头的位置,夹持待加工型材。
2.根据权利要求1所述的一种镁铝线材折弯加工装置,其特征在于:待加工线材设置在型材输送带(14)上,型材输送带(14)转动时将线材输送到第三夹取气缸(4)夹紧头能够取拿的位置。
3.根据权利要求1或2所述的一种镁铝线材折弯加工装置,其特征在于:在机座(1)上端设置支架(16),第四提升气缸(12)设置在支架(16)上。
4.根据权利要求1或2所述的一种镁铝线材折弯加工装置,其特征在于:在机座(1)上设置滑轨,取件架(2)与滑轨滑动配合,在平移气缸(3)作用下,带动取件架(2)左右移动。
5.根据权利要求3所述的一种镁铝线材折弯加工装置,其特征在于:在支撑架(7)上端,设置带有凹槽的导轨(15),第三提升气缸(11)与导轨(15)滑动配合,在导轨(15)内上下升降。
6.根据权利要求4所述的一种镁铝线材折弯加工装置,其特征在于:在支撑架(7)上端,设置带有凹槽的导轨(15),第三提升气缸(11)与导轨(15)滑动配合,在导轨(15)内上下升降。
