专利号: 2022214716360
申请人: 南京国辉锻压机床制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

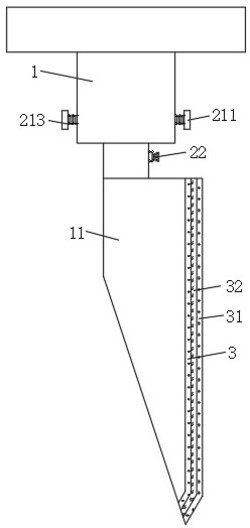

1.一种冲压式折弯机刀模具,其特征在于,包括:

模体,包括安装座(1),所述安装座(1)的内侧设置有刀体(11);

更换机构,包括安装槽(2),所述安装槽(2)开设在安装座(1)的内侧,所述刀体(11)的内侧开设有活动槽(21),所述活动槽(21)的内侧活动连接有转杆(22),所述转杆(22)的表面固定连接有第一锥型齿(23),所述活动槽(21)的内侧活动连接有螺杆(24),所述螺杆(24)的表面固定连接有第二锥型齿(25),所述螺杆(24)的表面套接有螺套(26),所述螺套(26)的顶端固定连接有连接板(27),所述连接板(27)的下表面固定连接有第一插杆(28),所述活动槽(21)的内壁开设有滑槽(29),所述滑槽(29)的表面活动连接有滑块(210),所述滑块(210)的一端和滑槽(29)的表面活动连接,所述滑块(210)的另一端和连接板(27)的表面固定连接,所述安装座(1)的内侧活动有第二插杆(211),所述第二插杆(211)的上表面开设有插槽(212),所述第二插杆(211)的表面固定连接有弹簧(213),所述弹簧(213)的一端和第二插杆(211)的表面固定连接,所述弹簧(213)的另一端和安装座(1)的表面固定连接。

2.根据权利要求1所述的一种冲压式折弯机刀模具,其特征在于:所述螺杆(24)呈杆状活动连接在活动槽(21)的内侧,所述第一插杆(28)呈两组固定连接在连接板(27)的下表面。

3.根据权利要求1所述的一种冲压式折弯机刀模具,其特征在于:所述滑槽(29)呈两组开设在活动槽(21)的内壁,所述滑块(210)呈两组和滑槽(29)对应连接。

4.根据权利要求1所述的一种冲压式折弯机刀模具,其特征在于:所述第二插杆(211)呈杆状活动连接在安装座(1)的内侧,所述弹簧(213)呈两组和第二插杆(211)对应连接。

5.根据权利要求1所述的一种冲压式折弯机刀模具,其特征在于:所述刀体(11)的表面固定连接有耐磨层(3),所述刀体(11)的表面固定连接有防腐层(31),所述刀体(11)的表面固定连接有防氧化层(32)。

6.根据权利要求5所述的一种冲压式折弯机刀模具,其特征在于:所述耐磨层(3)由耐磨骨料、超微粉体和无机聚合物分散液组合而成,所述防腐层(31)为环氧树脂涂料形成。
