专利号: 202221464223X
申请人: 上海哲略工程建设科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

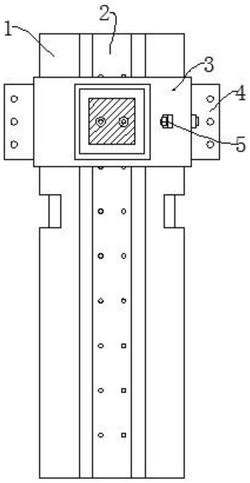

1.一种钢结构建筑连接机构,包括钢本体(1)、左半建筑连接座(3)和右半建筑连接座(12),其特征在于:所述钢本体(1)的上方的两侧分别设有左半建筑连接座(3)和右半建筑连接座(12),且左半建筑连接座(3)和右半建筑连接座(12)设为斜对称结构,所述左半建筑连接座(3)和右半建筑连接座(12)的内部的斜对角的位置处设有限位卡块(9),所述左半建筑连接座(3)的一侧的中间位置设有安装座(4),所述安装座(4)的内部设有内定位镶嵌块(7),所述左半建筑连接座(3)的外壁的四个面均设有三个安装螺孔(6),所述钢本体(1)的内部的四个横角的位置处设有限位卡槽(13),所述钢本体(1)的四个面的中间位置设有凹槽(2)。

2.根据权利要求1所述的一种钢结构建筑连接机构,其特征在于:所述左半建筑连接座(3)与右半建筑连接座(12)均设为三角结构,且左半建筑连接座(3)与右半建筑连接座(12)连接呈正方形结构。

3.根据权利要求1所述的一种钢结构建筑连接机构,其特征在于:所述左半建筑连接座(3)的内部的两侧的边角位置处设有左半限位卡块(14),所述右半建筑连接座(12)的内部的两侧的边角位置处设有右半限位卡块(15),且左半限位卡块(14)与右半限位卡块(15)设为中心对称结构。

4.根据权利要求1所述的一种钢结构建筑连接机构,其特征在于:所述右半建筑连接座(12)与左半建筑连接座(3)的一侧的边角通过第二固定长螺栓(11)固定连接,且右半建筑连接座(12)与左半建筑连接座(3)的另一侧的边角通过第一固定长螺栓(5)固定连接。

5.根据权利要求1所述的一种钢结构建筑连接机构,其特征在于:所述左半建筑连接座(3)的内部与安装座(4)对齐的位置处设有凸块(10),且左半建筑连接座(3)与钢本体(1)的侧面通过凸块(10)与凹槽(2)镶嵌连接,且左半建筑连接座(3)与钢本体(1)的棱角通过限位卡块(9)与限位卡槽(13)连接。

6.根据权利要求1所述的一种钢结构建筑连接机构,其特征在于:所述内定位镶嵌块(7)与钢本体(1)通过内固定螺栓(8)固定连接。
