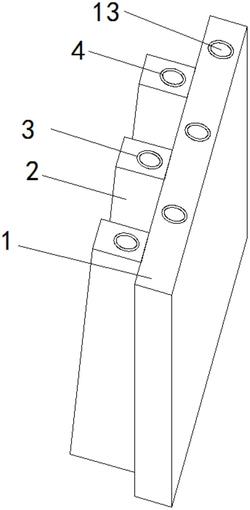

1.一种肋形防渗墙加多排帷幕灌浆垂直防渗结构,其特征在于,包括防渗墙(1),所述防渗墙(1)一侧设有若干个墙肋(2),所述防渗墙(1)与所述墙肋(2)两者内部均设有若干个灌浆管(4),所述灌浆管(4)的外表面设有加强件(3),所述灌浆管(4)内中部设有支撑杆(5),所述支撑杆(5)的外表面设有若干组支撑组件,所述防渗墙(1)与所述墙肋(2)两者内部的所述灌浆管(4)之间通过通孔(11)连接贯通,所述通孔(11)内部设有斜撑杆(10),所述斜撑杆(10)的两端均通过连接座(9)与两个所述支撑杆(5)连接固定,所述灌浆管(4)内灌注有混凝土形成灌浆帷幕(13)。
2.根据权利要求1所述的一种肋形防渗墙加多排帷幕灌浆垂直防渗结构,其特征在于,所述支撑组件包括若干个均与分布在所述支撑杆(5)外表面的稳固件(6),所述稳固件(6)的另一端与连接件(8)连接固定,所述连接件(8)的另一端与所述灌浆管(4)的内壁连接固定。
3.根据权利要求2所述的一种肋形防渗墙加多排帷幕灌浆垂直防渗结构,其特征在于,所述稳固件(6)的外表面两侧均设有倾斜面(7),所述稳固件(6)为三棱柱结构。
4.根据权利要求3所述的一种肋形防渗墙加多排帷幕灌浆垂直防渗结构,其特征在于,所述通孔(11)内壁与所述斜撑杆(10)之间设有填充件(12),所述填充件(12)为泡沫填充层。
5.根据权利要求4所述的一种肋形防渗墙加多排帷幕灌浆垂直防渗结构,其特征在于,所述连接件(8)与所述灌浆管(4)的内壁所贴合,所述连接件(8)为半圆环形结构。
