专利号: 2022213677231
申请人: 南阳鑫源粮油有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

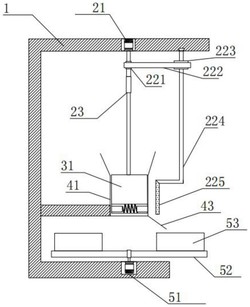

1.一种手工挂面切面器,其特征在于,包括支架、压面装置、切面装置和分装装置;

所述压面装置包括从上到下依次设置的第一驱动机构、伸缩结构、压面柱、压面桶,第一驱动机构设置在支架的顶部,第一驱动机构与压面柱通过伸缩结构同轴连接,压面桶设置在支架的中部,压面桶的上部为斗形开口状且压面桶的下部为圆筒状,压面桶下部设有出面孔,伸缩结构驱动压面柱贴合压面桶往复运动;

所述切面装置包括传动结构、切面杆和切面刀片,第一驱动机构通过传动结构与切面杆连接,切面杆竖直设置,切面刀片设置在切面杆上,第一驱动机构通过传动结构带动切面杆转动,切面杆带动切面刀片转动到距压面桶最近位置时切面刀片与压面桶的出面孔相贴;

所述分装装置包括第二驱动机构,第二驱动机构同轴连接有分装盘,分装盘位于压面桶的下方,分装盘可放置分装箱,第二驱动机构可驱动分装盘将分装箱转至出面孔的下方。

2.根据权利要求1所述的一种手工挂面切面器,其特征在于,所述的压面柱内设有弹簧和刮刀,刮刀与弹簧连接,刮刀和弹簧水平设置,刮刀可在压面柱内外伸缩,刮刀与压面桶的侧面相贴。

3.根据权利要求1所述的一种手工挂面切面器,其特征在于,所述切面杆的上端部与支架可转动连接。

4.根据权利要求3所述的一种手工挂面切面器,其特征在于,所述切面杆为L形,所述切面杆的竖直部分的上端部与支架可转动连接,切面刀片竖直设置在切面杆的水平部分的端部,出面孔位于压面桶的侧面,压面桶的侧面的侧面底部连接有导向分装箱的导板。

5.根据权利要求1所述的一种手工挂面切面器,其特征在于,所述伸缩结构为伸缩气缸。

6.根据权利要求1所述的一种手工挂面切面器,其特征在于,所述传动结构包括主动轮,主动轮与第一驱动机构同轴连接,主动轮通过皮带连接有从动轮,从动轮与切面杆同轴连接。
