专利号: 2022212930919
申请人: 方坚涛
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

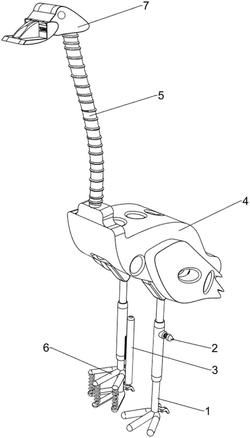

1.一种可方便调节高度的话筒支撑架,其特征在于,包括有:支架(1),支架(1)为两个设置,两个支架(1)分为两侧设置;

螺杆(2),一侧支架(1)上部通过螺纹连接有螺杆(2);

第一保护壳(3),另一侧支架(1)上连接有第一保护壳(3);

第一连接块(4),两个支架(1)上部之间滑动式连接有第一连接块(4);

鹅颈管(5),第一连接块(4)顶部连接有鹅颈管(5);

移动组件(6),支架(1)与第一连接块(4)之间设有移动组件(6);

夹紧机构(7),鹅颈管(5)上设有夹紧机构(7)。

2.根据权利要求1所述的一种可方便调节高度的话筒支撑架,其特征在于,支架(1)底部设有支爪,使得支架(1)能够更好的支撑。

3.根据权利要求2所述的一种可方便调节高度的话筒支撑架,其特征在于,第一保护壳(3)内部为中空设置。

4.根据权利要求3所述的一种可方便调节高度的话筒支撑架,其特征在于,移动组件(6)包括有:踏板(61),连接有第一保护壳(3)的支架(1)上滑动式连接有踏板(61);

第一压缩弹簧(62),踏板(61)与支架(1)之间连接有第一压缩弹簧(62);

第一齿条(63),踏板(61)上连接有第一齿条(63);

导向条(64),连接有第一保护壳(3)的支架(1)上连接有导向条(64);

导轨(65),第一齿条(63)上设有导轨(65),导向条(64)与导轨(65)滑动配合;

第二齿条(66),第一连接块(4)上连接有第二齿条(66);

连接板(67),连接有第一保护壳(3)的支架(1)上连接有连接板(67);

转轴(68),连接板(67)上转动式连接有转轴(68);

齿轮(69),转轴(68)上连接有齿轮(69),第一齿条(63)和第二齿条(66)分别与齿轮(69)两侧啮合。

5.根据权利要求4所述的一种可方便调节高度的话筒支撑架,其特征在于,夹紧机构(7)包括有:第二保护壳(71),鹅颈管(5)顶部连接有第二保护壳(71);

导向杆(72),第二保护壳(71)上连接有导向杆(72);

滑套(73),导向杆(72)两侧均滑动式连接有滑套(73);

第二连接块(74),滑套(73)上连接有第二连接块(74);

滑板(75),第二连接块(74)上连接有滑板(75);

第二压缩弹簧(76),滑板(75)与第二连接块(74)之间连接有第二压缩弹簧(76)。

6.根据权利要求5所述的一种可方便调节高度的话筒支撑架,其特征在于,第二保护壳(71)上开有通槽,用于滑套(73)的滑动。
