专利号: 2022212558574
申请人: 常州市泰明机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

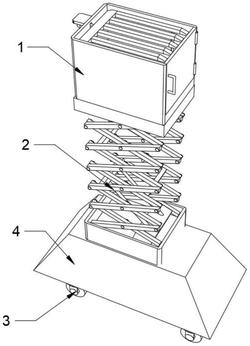

1.一种具有自动夹紧功能的压装卸料用升降台,包括外壳(1),其特征在于,所述外壳(1)的底部设置有升降机构(2),且升降机构(2)的顶部与外壳(1)的底部中心位置处固定连接,所述外壳(1)的内腔一侧转动连接有仓门(8),且外壳(1)远离仓门(8)的一侧外壁的上部固定连接有顶板(11),并且顶板(11)的下方设置有电机(16),所述电机(16)的顶部传动连接有螺纹杆(15),且螺纹杆(15)的另一端与顶板(11)的底部转动连接,所述螺纹杆(15)的外圈套设有螺母套(14),所述外壳(1)的一侧外壁开设有贯穿外壳(1)侧壁的限位槽(12),所述螺纹杆(15)的外圈一侧固定连接有贯穿限位槽(12)的连接杆(13),且连接杆(13)的一端固定连接有横板(5),所述横板(5)远离外壳(1)内侧壁的一侧且沿横板(5)的水平方向固定连接有若干个压杆(6),且两端的压杆(6)的一侧与相邻的外壳(1)内侧壁滑动连接。

2.根据权利要求1所述的一种具有自动夹紧功能的压装卸料用升降台,其特征在于,所述升降机构(2)安装于底座(4)的顶部中心位置处,且升降机构(2)的输出端与外壳(1)的底部固定连接。

3.根据权利要求2所述的一种具有自动夹紧功能的压装卸料用升降台,其特征在于,所述底座(4)的底部四个拐角处均安装有万向轮(3)。

4.根据权利要求1所述的一种具有自动夹紧功能的压装卸料用升降台,其特征在于,所述外壳(1)的一侧与相邻的仓门(8)一侧通过铰链(10)转动连接,且仓门(8)远离外壳(1)一侧固定连接有把手(9)。

5.根据权利要求1所述的一种具有自动夹紧功能的压装卸料用升降台,其特征在于,所述外壳(1)的内腔两侧均开设有滑槽(7),两端的所述压杆(6)的一侧均固定连接有与滑槽(7)相适配的滑块。

6.根据权利要求1所述的一种具有自动夹紧功能的压装卸料用升降台,其特征在于,所述电机(16)安装于底板(17)的顶部,且底板(17)的一侧与相邻的外壳(1)侧壁固定连接,并且电机(16)的输出轴与螺纹杆(15)的一端传动连接,所述螺纹杆(15)的另一端与顶板(11)的底部通过转轴转动连接。
