专利号: 2022212550426
申请人: 重庆标测检测技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

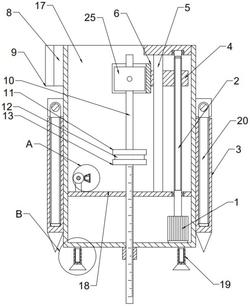

1.一种复合地基承载力检测系统,其特征在于:包括检测机构、重块、顶面和侧面均开口的支撑箱、支撑板以及动力机构,动力机构包括动力电机、动力螺纹杆、限位板、导向杆、升降块、侧面开口的固定框以及两个固定单元,固定单元包括固定板、伸缩杆以及固定杆;

支撑板固定在支撑箱两相对侧面上,动力电机固定在支撑箱内底面上,限位板固定在支撑箱内侧面上,支撑板上开设有第一动力孔,限位板上开设有第二动力孔,动力螺纹杆一端固定连接动力电机的电机轴,另一端转动连接第一动力孔和第二动力孔,导向杆固定连接支撑板和限位板,升降块螺纹连接动力螺纹杆,且滑动连接导向杆,固定框固定连接升降块,且两相对侧面上均开设有固定孔,重块两相对侧面上均开设有定位孔,两个固定板分别固定在固定框两相对侧面上,两个伸缩杆分别固定在两个固定板顶面上,两个固定杆均一端滑动在固定孔和定位孔内并抵接定位孔表面,另一端固定连接伸缩杆自由端,重块滑动在固定框内,且滑动连接检测机构,检测机构滑动连接支撑板和支撑箱底面。

2.根据权利要求1所述的复合地基承载力检测系统,其特征在于:检测机构包括压环和设置有刻度的检测杆,压环固定在检测杆上,检测杆滑动连接重块、支撑板以及支撑箱底面。

3.根据权利要求2所述的复合地基承载力检测系统,其特征在于:检测机构还包括四个调节单元,调节单元包括调节螺纹杆、开设有内螺纹的调节筒以及呈圆台状的支撑台,四个调节螺纹杆均一端固定在支撑箱外底面上,另一端螺纹连接调节筒,四个支撑台分别固定在四个调节筒底面上。

4.根据权利要求3所述的复合地基承载力检测系统,其特征在于:检测机构还包括导向管,导向管固定在支撑箱外底面上,检测杆滑动在导向管内。

5.根据权利要求4所述的复合地基承载力检测系统,其特征在于:检测机构还包括照明单元,照明单元包括两个照明座、照明轮、两个照明螺栓、保护罩、发光体以及透明板,两个照明座均固定在支撑板顶面上,照明轮转动连接两个照明座,两个照明螺栓分别螺纹连接两个照明座,且均抵接照明轮,保护罩固定连接照明轮,发光体和透明板均固定在保护罩内,透明板在发光体外侧。

6.根据权利要求5所述的复合地基承载力检测系统,其特征在于:检测机构还包括显示单元和数据处理单元,显示单元包括压力传感器、承重环以及显示器,压力传感器固定在压环上,承重环固定在压力传感器上,且滑动连接检测杆,数据处理单元一端固定连接支撑箱侧面,另一端固定连接显示器,数据处理单元电连接显示器和压力传感器。

7.根据权利要求6所述的复合地基承载力检测系统,其特征在于:检测机构还包括两个辅助单元,辅助单元包括两个辅助座、辅助螺纹杆以及开设有内螺纹的辅助筒,四个辅助座分别固定在支撑箱两相对侧面上,辅助螺纹杆均一端转动连接两个辅助座,另一端螺纹连接辅助筒,辅助筒底端呈圆锥状。
