专利号: 2022212222582
申请人: 罗伊尔(天津)门窗幕墙系统科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

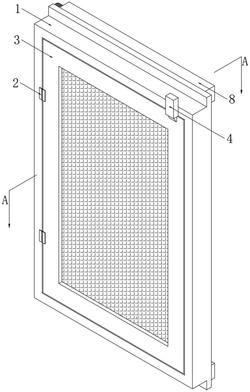

1.一种采用PA66尼龙为材质的尼龙传动门窗五金,包括铝合金框架(1)和连接于铝合金框架(1)上的纱窗(3),其特征在于,所述铝合金框架(1)位于纱窗(3)的一侧壁安装有两个合页(2),且通过两个合页(2)与纱窗(3)连接,所述铝合金框架(1)位于纱窗(3)所在一侧壁的顶部焊接有固定座(4),所述固定座(4)内腔中设有相互连接的第一弹簧(5)和回弹块(6);

所述铝合金框架(1)远离纱窗(3)一侧壁的顶部和底部对称焊接有呈U形的支座(8),两个所述支座(8)的同一侧壁均焊接有伺服电机(9),两个所述伺服电机(9)的输出轴均同轴连接有螺纹杆(10),两个所述螺纹杆(10)上螺纹套设有承接条(11),两个所述承接条(11)背向纱窗(3)的一端设有相互粘接的贴合板(15)和清洁棉(16),其中所述贴合板(15)远离清洁棉(16)的一侧壁连接有多个第二弹簧(13)。

2.根据权利要求1所述的一种采用PA66尼龙为材质的尼龙传动门窗五金,其特征在于,所述固定座(4)内腔的开口开设于其底壁,所述第一弹簧(5)的两端分别与固定座(4)内腔的顶壁和回弹块(6)的顶壁固定连接。

3.根据权利要求2所述的一种采用PA66尼龙为材质的尼龙传动门窗五金,其特征在于,所述回弹块(6)背向铝合金框架(1)的一侧壁形成有斜面(7)。

4.根据权利要求1所述的一种采用PA66尼龙为材质的尼龙传动门窗五金,其特征在于,两个所述螺纹杆(10)分别位于两个支座(8)内侧,且所述螺纹杆(10)的两端均与支座(8)转动连接。

5.根据权利要求4所述的一种采用PA66尼龙为材质的尼龙传动门窗五金,其特征在于,所述承接条(11)背向纱窗(3)的一侧壁内陷形成有安装槽(12),多个所述第二弹簧(13)沿竖直方向线性阵列分布于安装槽(12)内,且所述第二弹簧(13)的两端分别与安装槽(12)的内壁和贴合板(15)固定连接。

6.根据权利要求5所述的一种采用PA66尼龙为材质的尼龙传动门窗五金,其特征在于,每个所述第二弹簧(13)内侧均设有限位棒(14),且所述限位棒(14)的一端与安装槽(12)的内壁粘接固定。
