专利号: 2022212023324
申请人: 济南田兴机械配件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

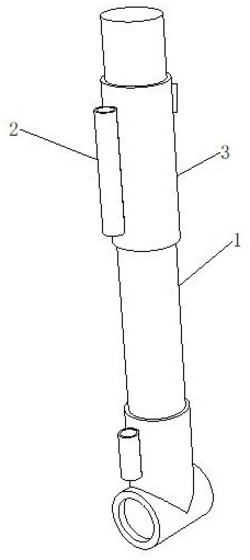

1.一种便于线路整理的摩托车前立管,包括摩托车前立管主体(1),所述摩托车前立管主体(1)包括前立管(11),其特征在于:所述前立管(11)的一侧设置有线路整理套(2),所述线路整理套(2)与前立管(11)之间设置有润滑机构(3);

所述线路整理套(2)包括有外套加强管(21)、线路安装整理套(22)和线路挤压夹持圈(23),所述外套加强管(21)的外表面与前立管(11)的外表面套接;

所述润滑机构(3)包括有密封圈(31)、滚珠(32)和油润垫(33),所述密封圈(31)的外表面与外套加强管(21)的内表面固定连接。

2.根据权利要求1所述的一种便于线路整理的摩托车前立管,其特征在于:所述外套加强管(21)的内壁固定安装有连接杆(211),所述连接杆(211)的一端与前立管(11)的外壁套接,所述连接杆(211)的外表面套接有减震弹簧柱(212),所述减震弹簧柱(212)的两端分别与外套加强管(21)的内表面、前立管(11)的外表面接触。

3.根据权利要求1所述的一种便于线路整理的摩托车前立管,其特征在于:所述线路安装整理套(22)的一侧外表面与外套加强管(21)的外表面固定连接,所述线路安装整理套(22)的一端铰接有弹力卡合垫(221),所述弹力卡合垫(221)内侧铰接有限位连接链(222),所述限位连接链(222)的一端与线路安装整理套(22)的内壁铰接。

4.根据权利要求1所述的一种便于线路整理的摩托车前立管,其特征在于:所述线路挤压夹持圈(23)的外表面与线路安装整理套(22)的内表面固定连接,所述线路挤压夹持圈(23)的内侧表面均匀分布有挤压垫(231)。

5.根据权利要求4所述的一种便于线路整理的摩托车前立管,其特征在于:所述挤压垫(231)的侧表面与线路挤压夹持圈(23)的侧表面之间固定安装有橡胶柱(232),所述橡胶柱(232)的内侧中间设置有弹力连接管(233),所述弹力连接管(233)的两端分别与挤压垫(231)、线路挤压夹持圈(23)的侧表面铰接。

6.根据权利要求1所述的一种便于线路整理的摩托车前立管,其特征在于:所述油润垫(33)的内表面与前立管(11)的外表面相接触,所述滚珠(32)设置在密封圈(31)和油润垫(33)之间,所述滚珠(32)的外表面与密封圈(31)、油润垫(33)的表面相接触。

7.根据权利要求1所述的一种便于线路整理的摩托车前立管,其特征在于:所述密封圈(31)的上方设置有添加管(34),所述添加管(34)的外表面与外套加强管(21)、密封圈(31)的内壁固定连接。
