专利号: 2022211820818
申请人: 武汉鑫金润激光金属制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

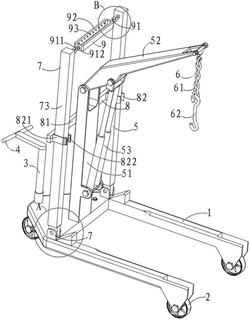

1.一种钢板切割环刀吊装设备,其特征在于,包括形状呈U形的移动底座(1),所述移动底座(1)的底部设置有轮子(2),连接杆(3)设置于所述移动底座(1)的顶部一侧,稳定架(7)设置于所述移动底座(1)的顶部另一侧,起吊装置(5)设置于所述移动底座(1)的顶部位于所述稳定架(7)的内部,所述起吊装置(5)通过固定装置(8)与所述稳定架(7)连接,稳定带(9)挂接于所述稳定架(7)之间,所述起吊装置(5)连接有吊装件(6)。

2.根据权利要求1所述的一种钢板切割环刀吊装设备,其特征在于,所述起吊装置(5)包括立柱(51)、摇臂(52)和电动推杆(53),所述立柱(51)的底部与所述移动底座(1)的顶部连接,所述摇臂(52)的一端与所述立柱(51)的顶部转动连接,所述电动推杆(53)的一端与所述立柱(51)铰接,所述电动推杆(53)的另一端与所述摇臂(52)铰接。

3.根据权利要求2所述的一种钢板切割环刀吊装设备,其特征在于,所述吊装件(6)包括铁链(61)和第一挂钩(62),所述第一挂钩(62)通过所述铁链(61)与所述摇臂(52)的另一端连接,所述第一挂钩(62)用于连接环刀。

4.根据权利要求2所述的一种钢板切割环刀吊装设备,其特征在于,所述稳定架(7)包括铰支座(71)、限位块(72)、支撑杆(73)和第一连接件(74),所述铰支座(71)和所述限位块(72)依次设置于所述移动底座(1)的顶部,所述支撑杆(73)的一端与所述铰支座(71)铰接,所述第一连接件(74)与所述支撑杆(73)的另一端连接。

5.根据权利要求4所述的一种钢板切割环刀吊装设备,其特征在于,所述限位块(72)的截面形状为三角形。

6.根据权利要求4所述的一种钢板切割环刀吊装设备,其特征在于,所述第一连接件(74)包括转轴(741)和第二挂钩(742),所述第二挂钩(742) 通过所述转轴(741)与所述支撑杆(73)转动连接。

7.根据权利要求4所述的一种钢板切割环刀吊装设备,其特征在于,所述固定装置(8)包括固定杆(81)和弹性固定卡(82),所述固定杆(81)与所述立柱(51)的一侧连接,所述弹性固定卡(82)设置于所述固定杆(81)的一端,所述弹性固定卡(82)卡接所述支撑杆(73)。

8.根据权利要求7所述的一种钢板切割环刀吊装设备,其特征在于,所述弹性固定卡(82)包括第一卡片(821)和第二卡片(822),所述第一卡片(821)和所述第二卡片(822)依次设置于所述固定杆(81)上,所述第一卡片(821)和第二卡片(822)的由弹性金属片制成,用于卡接所述支撑杆(73)的位置。

9.根据权利要求6所述的一种钢板切割环刀吊装设备,其特征在于,所述稳定带(9)包括第二连接件(91)、弹性带(92)和固定凸点(93),所述第二连接件(91)设置于所述弹性带(92)外表面的两侧,所述固定凸点(93)设置于所述弹性带(92)的内表面上,所述弹性带(92)通过所述第二连接件(91)与所述第一连接件(74)连接。

10.根据权利要求9所述的一种钢板切割环刀吊装设备,其特征在于,所述第二连接件(91)包括第三挂钩(911)和连接座(912),所述连接座(912)与所述弹性带(92)的外表面连接,所述第三挂钩(911)的一端与所述连接座(912)连接,所述第三挂钩(911)的另一端与所述第二挂钩(742)挂接。
