专利号: 2022211440202
申请人: 陈凤丹
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

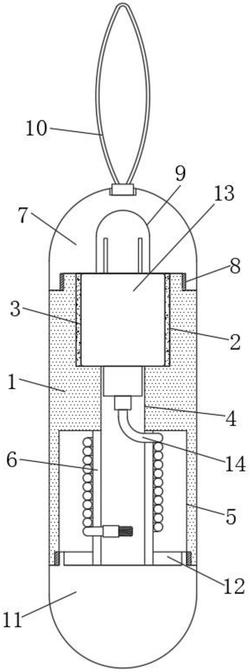

1.一种数据线收纳装置,包括囊体(1)、充电器插头(13)和数据线(14),其特征在于:所述囊体(1)的外侧分别连接有头盖(7)和尾盖(11),所述囊体(1)的内侧设置有插槽(2)和硅胶层(3),所述插槽(2)的内侧依次设置有通道(4)和容纳仓(5),所述充电器插头(13)插接在硅胶层(3)内,且数据线(14)的USB端与充电器插头(13)的插口端插接固定,所述容纳仓(5)的内侧设置有供数据线(14)缠绕固定的半圆板(6)。

2.根据权利要求1所述的一种数据线收纳装置,其特征在于:所述插槽(2)开设在囊体(1)顶部的中央,所述容纳仓(5)开设在囊体(1)底部的中央,所述通道(4)开设在插槽(2)内壁底部的中央,并与容纳仓(5)连通。

3.根据权利要求1所述的一种数据线收纳装置,其特征在于:所述囊体(1)外侧的顶部一体成型有外螺纹凹槽,所述头盖(7)底部的中央和容纳仓(5)内侧的底部均开设有螺纹槽(8),所述头盖(7)螺纹连接在囊体(1)的顶部,所述头盖(7)的顶部嵌入有挂绳(10)。

4.根据权利要求3所述的一种数据线收纳装置,其特征在于:所述尾盖(11)的顶部一体成型有外螺纹环(12),且尾盖(11)通过外螺纹环(12)与囊体(1)底部的螺纹槽(8)螺纹连接,所述外螺纹环(12)与两个螺纹槽(8)的大小相适配。

5.根据权利要求3所述的一种数据线收纳装置,其特征在于:所述头盖(7)内侧螺纹槽(8)的内壁底部开设有延伸槽(9),且延伸槽(9)与插槽(2)的位置相对应,所述硅胶层(3)固定连接在插槽(2)的内侧,所述充电器插头(13)的插针位于延伸槽(9)内。

6.根据权利要求1所述的一种数据线收纳装置,其特征在于:所述半圆板(6)固定连接在容纳仓(5)内壁顶部的正面和背面,并以囊体(1)的中心为原点呈前后对称分布,所述半圆板(6)的底部与尾盖(11)的顶部贴合,所述数据线(14)的尾端穿过两个半圆板(6)之间的间隙,并缠绕在两个半圆板(6)的外侧。
