专利号: 2022211230971
申请人: 泰州市蓝天布业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

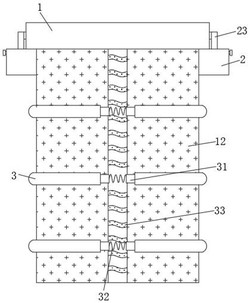

1.一种自带清洗功能的防尘布袋,其特征在于,包括:

袋体,包括固定套(1),所述固定套(1)的下表面固定连接有笼架(11),所述笼架(11)的表面套接有滤袋(12);

固定机构,包括固定块(2),所述固定块(2)固定连接在滤袋(12)的表面,所述固定块(2)的内侧开设有活动槽(21),所述活动槽(21)的内壁固定连接有固定杆(22),所述固定杆(22)的表面套接有移动杆(23),所述移动杆(23)的表面固定连接有插块(24),所述固定套(1)的表面开设有插槽(25),所述移动杆(23)的表面固定连接有第一弹簧(26),所述第一弹簧(26)的一端和移动杆(23)的表面固定连接,所述第一弹簧(26)的另一端和活动槽(21)的内壁固定连接,所述移动杆(23)的表面固定连接有拉杆(27),所述拉杆(27)活动连接在固定块(2)的内侧。

2.根据权利要求1所述的一种自带清洗功能的防尘布袋,其特征在于:所述活动槽(21)呈两组和固定块(2)对应连接,所述固定杆(22)呈杆状固定连接在活动槽(21)的内壁。

3.根据权利要求1所述的一种自带清洗功能的防尘布袋,其特征在于:所述移动杆(23)呈杆状套接在固定杆(22)的表面,所述插块(24)呈两组和移动杆(23)对应连接。

4.根据权利要求1所述的一种自带清洗功能的防尘布袋,其特征在于:所述第一弹簧(26)呈两组和移动杆(23)对应连接,所述拉杆(27)呈杆状固定连接在移动杆(23)的表面。

5.根据权利要求1所述的一种自带清洗功能的防尘布袋,其特征在于:所述滤袋(12)的表面设置有伸缩机构,所述伸缩机构包括连接套(3),所述连接套(3)固定连接在滤袋(12)的表面,所述连接套(3)的内侧设置有连接环(31),所述连接环(31)的表面固定连接有第二弹簧(32),所述滤袋(12)的内侧设置有褶皱(33)。

6.根据权利要求5所述的一种自带清洗功能的防尘布袋,其特征在于:所述连接套(3)呈圆弧状固定连接在滤袋(12)的表面,所述褶皱(33)呈六组和连接环(31)对应连接。
