专利号: 2022210824718
申请人: 海南汇程广告传媒有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

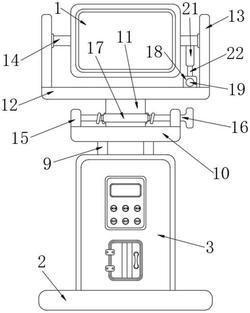

1.一种旋转式广告展示装置,包括展示屏(1)和底板(2),其特征在于:底座(3),所述底座(3)固定安装于所述底板(2)的顶面;

转动机构,所述转动机构设置于所述底板(2)的顶面;

升降机构,所述升降机构与所述转动机构相连接;

水平调节机构,所述水平调节机构与所述升降机构相连接;

垂直调节机构,所述垂直调节机构与所述升降机构相连接。

2.根据权利要求1所述的一种旋转式广告展示装置,其特征在于,所述转动机构包括:电机(4),所述电机(4)安装于所述底板(2)的顶面,且所述电机(4)位于所述底座(3)内;

主动齿轮(5),所述主动齿轮(5)固定安装于所述电机(4)的轴端;

丝杆(6),所述丝杆(6)的上下两端分别与所述底座(3)的内顶面和所述底板(2)的顶面轴承连接;

从动齿轮(7),所述从动齿轮(7)固定安装在所述丝杆(6)上,且所述从动齿轮(7)与所述主动齿轮(5)啮合连接。

3.根据权利要求2所述的一种旋转式广告展示装置,其特征在于,所述主动齿轮(5)与所述从动齿轮(7)的齿数比为1:4。

4.根据权利要求2所述的一种旋转式广告展示装置,其特征在于,所述升降机构包括:移动板(8),所述移动板(8)与所述底座(3)的内壁面滑动连接,且所述丝杆(6)贯穿所述移动板(8)设置,并且所述丝杆(6)与所述移动板(8)螺纹连接;

支撑杆(9),对称设置的两个所述支撑杆(9)固定垂直安装于所述移动板(8)的顶面,且所述支撑杆(9)活动贯穿所述底座(3)的顶面设置;

支撑板(10),所述支撑板(10)固定安装于所述支撑杆(9)的顶端;

支撑柱(11),所述支撑柱(11)的底面与所述支撑板(10)的顶面轴承连接;

承载板(12),所述承载板(12)固定安装于所述支撑柱(11)的顶面;

立板(13),对称设置的两个所述立板(13)固定安装于所述承载板(12)的顶面;

连接轴(14),所述连接轴(14)的外端与所述立板(13)的内侧面轴承连接,且所述连接轴(14)的内端与所述展示屏(1)固定连接。

5.根据权利要求4所述的一种旋转式广告展示装置,其特征在于,所述水平调节机构包括:第一固定板(15),对称设置的两个所述第一固定板(15)固定安装于所述支撑板(10)的顶面;

蜗杆(16),所述蜗杆(16)的左端与左侧所述第一固定板(15)的内侧面轴承连接,且所述蜗杆(16)贯穿右侧所述第一固定板(15)设置;

蜗轮(17),所述蜗轮(17)固定套装在所述支撑柱(11)上,且所述蜗轮(17)与所述蜗杆(16)啮合连接。

6.根据权利要求4所述的一种旋转式广告展示装置,其特征在于,所述垂直调节机构包括:第二固定板(18),对称设置的两个所述第二固定板(18)固定安装于所述承载板(12)的顶面;

螺杆(19),所述螺杆(19)与一侧所述第二固定板(18)的内侧面轴承连接,且所述螺杆(19)贯穿另一侧所述第二固定板(18)设置;

滑块(20),所述滑块(20)的底面与所述承载板(12)的顶面滑动连接,且所述螺杆(19)贯穿所述滑块(20)设置,并且所述螺杆(19)与所述滑块(20)螺纹连接;

套管(21),所述套管(21)固定安装于靠近所述滑块(20)一侧的所述连接轴(14)的底面;

直杆(22),所述直杆(22)的底端与所述滑块(20)转动连接,且所述直杆(22)伸入所述套管(21)内设置,并且所述直杆(22)与所述套管(21)滑动连接。
