专利号: 2022210798520
申请人: 杭州均成包装科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

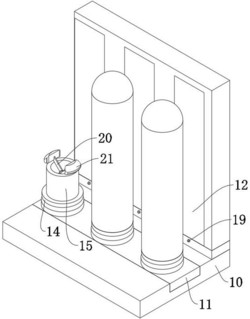

1.一种吹瓶机预热机构,其特征在于,包括底座(10),所述底座(10)上设有用于套设瓶胚的瓶胚座(15),所述瓶胚座(15)上设有铰接杆(20),所述铰接杆(20)与所述瓶胚座(15)铰接,所述瓶胚座(15)与所述铰接杆(20)之间设有用于驱动所述铰接杆(20)与瓶胚抵压的复位组件,所述铰接杆(20)的一端用于抵压瓶胚内壁,所述铰接杆(20)的另一端固定设有导电柱(22),所述铰接杆(20)对称设有两个,两个所述导电柱(22)对向设置,所述导电柱(22)连接有电控组件,所述底座(10)上还设有预热器(12),所述预热器(12)设置于所述瓶胚座(15)的侧面,两个所述导电柱(22)触接,所述电控组件控制所述预热器(12)工作。

2.根据权利要求1所述的一种吹瓶机预热机构,其特征在于,所述复位组件包括转动轴(23)以及扭簧(24),所述转动轴(23)贯穿所述铰接杆(20)的中部与所述瓶胚座(15)连接,所述铰接杆(20)与所述瓶胚座(15)之间设有扭簧(24),所述扭簧(24)的两端分别与所述铰接杆(20)和所述瓶胚座(15)固定连接。

3.根据权利要求1所述的一种吹瓶机预热机构,其特征在于,所述电控组件包括红外发射器(18),两个所述导电柱(22)均与所述红外发射器(18)电性连接,所述底座(10)上还设有用于接收红外发射器(18)的信号以控制所述预热器(12)工作的红外接收器(19)。

4.根据权利要求3所述的一种吹瓶机预热机构,其特征在于,所述底座(10)与所述瓶胚座(15)之间设有驱动轴(13)以及限位座(14),所述驱动轴(13)与所述限位座(14)固定连接,所述限位座(14)位于所述瓶胚座(15)下侧且与所述瓶胚座(15)固定连接,所述限位座(14)的直径大于所述瓶胚座(15)。

5.根据权利要求4所述的一种吹瓶机预热机构,其特征在于,所述限位座(14)上固定设有两个导电环板(16),两个所述导电环板(16)分别与一个所述导电柱(22)电性连接,所述导电环板(16)与所述红外发射器(18)之间设有两个刷头(17),所述两个刷头(17)的一端均与所述红外发射器(18)电性连接,两个所述刷头(17)的另一端与分别与一个所述导电环板(16)触接,所述红外发射器(18)设置于所述底座(10)上。

6.根据权利要求4所述的一种吹瓶机预热机构,其特征在于,所述底座(10)上滑动设有滑座(11),所述驱动轴(13)设置于所述滑座(11)上,所述红外发射器(18)设置于所述滑座(11)上。

7.根据权利要求6所述的一种吹瓶机预热机构,其特征在于,所述预热器(12)与所述红外接收器(19)均设有多个,多个所述预热器(12)与所述红外接收器(19)的排列方向与所述滑座(11)的滑动方向平行。

8.根据权利要求1所述的一种吹瓶机预热机构,其特征在于,所述铰接杆(20)上与瓶胚内壁抵压的一端固定设有抵压块(21),所述抵压块(21)上与瓶胚内壁抵压的一侧设有用于引导所述抵压块(21)进入瓶胚内部的导滑面。
