专利号: 2022210689716
申请人: 河北郝兄弟塑胶有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

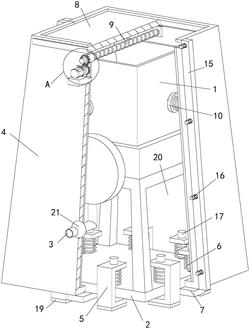

1.一种塑料制品用多级粉碎装置,包括粉碎装置本体(1),所述粉碎装置本体(1)设有底座(2)和出料口(3),其特征在于,还包括两个隔音壳(4)和多个减震座(5),所述底座(2)位于多个减震座(5)之间,所述减震座(5)和底座(2)的顶端之间连接有支撑弹簧(6),两个隔音壳(4)之间可拆卸连接,所述底座(2)的外围固定连接有多个支撑板(7),所述隔音壳(4)和支撑板(7)的顶端接触,所述隔音壳(4)上开设有多个和减震座(5)匹配的滑口,所述隔音壳(4)上开设有和出料口(3)匹配的通孔,所述隔音壳(4)上开设有滑槽,并且滑槽的内部滑动安装有开闭板(8),所述开闭板(8)的底端通过固定板转动连接有螺杆(9),对应的隔音壳(4)上连接有用于驱动螺杆(9)进行移动的驱动机构,所述隔音壳(4)的内壁通过多个减震弹簧连接有多个减震板(10),所述减震板(10)和粉碎装置本体(1)接触。

2.根据权利要求1所述的一种塑料制品用多级粉碎装置,其特征在于,所述驱动机构包括电机(11),所述电机(11)通过安装板安装在对应的隔音壳(4)的前端,所述电机(11)的输出端固定连接有驱动齿轮(12),对应的隔音壳(4)上转动连接有转柱(13),所述转柱(13)上开设有和螺杆(9)匹配的内螺孔,所述转柱(13)的外围固定套装有从动齿轮(14),所述从动齿轮(14)和驱动齿轮(12)啮合。

3.根据权利要求2所述的一种塑料制品用多级粉碎装置,其特征在于,所述隔音壳(4)的外侧固定连接有两个连接板(15),位于后侧的两个连接板(15)上开设有多个连接孔,连接孔的内部设置有连接螺栓(16),并且位于前侧的两个连接板(15)上均开设有多个和连接螺栓(16)匹配的连接螺孔。

4.根据权利要求3所述的一种塑料制品用多级粉碎装置,其特征在于,所述底座(2)的顶端固定连接有多个限位杆(17),并且减震座(5)上开设有多个和限位杆(17)匹配的限位孔。

5.根据权利要求4所述的一种塑料制品用多级粉碎装置,其特征在于,所述减震板(10)靠近粉碎装置本体(1)的一端转动连接有多个滚珠(18)。

6.根据权利要求5所述的一种塑料制品用多级粉碎装置,其特征在于,所述减震座(5)的底端固定连接有防滑垫(19)。

7.根据权利要求6所述的一种塑料制品用多级粉碎装置,其特征在于,所述隔音壳(4)的内壁连接有吸音棉(20)。

8.根据权利要求7所述的一种塑料制品用多级粉碎装置,其特征在于,所述通孔处固定连接有隔音垫(21)。
