1.一种焊缝内部缺陷无损检测设备,包括超声探测仪本体(17)、数据传输线(30)、探头(31),所述数据传输线(30)的两端分别与所述超声探测仪本体(17)及所述探头(31)连接,其特征在于:还包括缓冲壳(15)和束线带(29),所述缓冲壳(15)为单面敞口且具有容腔的盒体,所述超声探测仪本体(17)固定于所述缓冲壳(15)内,所述缓冲壳(15)的上端设有线孔(11),所述探头(31)和所述数据传输线(30)穿出所述线孔(11),所述束线带(29)的一端固定于所述缓冲壳(15)上,所述束线带(29)的另一端可拆卸固定于所述束线带(29)的固定端上,所述缓冲壳(15)的敞口端面活动设有插板(19)。

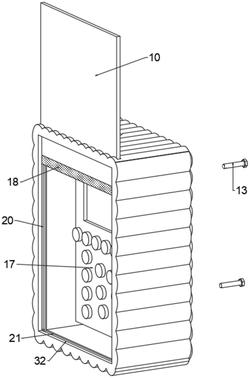

2.根据权利要求1所述的一种焊缝内部缺陷无损检测设备,其特征在于:所述缓冲壳(15)内左右对称设有侧边导向槽(20),所述缓冲壳(15)的上端面设有插片槽(27),所述缓冲壳(15)内设有底槽(21),所述插板(19)由所述插片槽(27)处插入所述缓冲壳(15)内,所述插板(19)的两侧边滑动卡合于所述侧边导向槽(20)内,所述插板(19)的下端卡合于所述底槽(21)内时所述插板(19)的上端面与所述缓冲壳(15)的上端面平齐。
3.根据权利要求2所述的一种焊缝内部缺陷无损检测设备,其特征在于:所述插板(19)包括塑料板(10)和磁吸部(18),所述磁吸部(18)固定于所述塑料板(10)的下端,所述底槽(21)内固定设有磁吸条(32),所述磁吸部(18)的下端与所述磁吸条(32)相互磁吸。
4.根据权利要求3所述的一种焊缝内部缺陷无损检测设备,其特征在于:所述缓冲壳(15)包括内壳体(25)和闭孔泡沫垫(22),所述闭孔泡沫垫(22)的下端面间隔固定设有支柱结构(23),所述支柱结构(23)的下端胶粘于所述缓冲壳(15)的外表面,所述支柱结构(23)之间形成有结构孔(24),所述闭孔泡沫垫(22)的外表面呈波纹状。
5.根据权利要求4所述的一种焊缝内部缺陷无损检测设备,其特征在于:所述束线带(29)包括魔术贴毛面(26)、弹力带(16)、魔术贴粘面(28),所述魔术贴毛面(26)固定于所述缓冲壳(15)的下端,所述弹力带(16)的一端固定于所述魔术贴毛面(26)上,所述魔术贴粘面(28)固定于所述弹力带(16)的另一端上,所述魔术贴粘面(28)可拆卸粘合于所述魔术贴毛面(26)上。
6.根据权利要求5所述的一种焊缝内部缺陷无损检测设备,其特征在于:还包括有握持带(12),所述握持带(12)的上下端设有螺纹孔(14),所述握持带(12)贴合相抵于所述缓冲壳(15)的背部,所述螺纹孔(14)内螺纹连接设有紧固螺栓(13),所述紧固螺栓(13)穿过所述缓冲壳(15)并与所述超声探测仪本体(17)螺纹连接。
