专利号: 2022210076026
申请人: 苍南县好帮手生活用品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

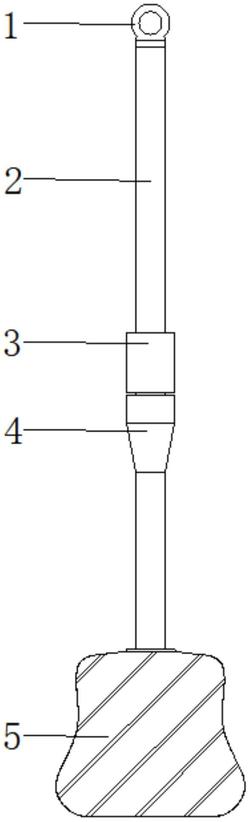

1.易吸水超细纤维拖把条,包括把杆(2)、滑套(3)和对接筒(4),其特征在于:所述对接筒(4)的下端插接固定有安装座(7),所述安装座(7)的外侧环形阵列分布有布条(5),所述对接筒(4)的内部底端滑动安装有滑动块(8),且滑动块(8)的上端固定有联动杆(6),所述把杆(2)的下端螺纹安装在对接筒(4)的上端凹口内,所述把杆(2)的下端内部开设有收纳槽(13),且收纳槽(13)的内部底端滑动安装有连接杆(9),所述收纳槽(13)的内部顶端固定有第二弹簧(12),且第二弹簧(12)的下端与连接杆(9)的顶端相连接,所述把杆(2)下端的两侧均开设有侧槽(14),且侧槽(14)连接收纳槽(13)内部,所述滑套(3)套接在把杆(2)外侧下端,所述把杆(2)的顶端固定有挂环(1)。

2.根据权利要求1所述的易吸水超细纤维拖把条,其特征在于:所述布条(5)背离安装座(7)的一端穿过对接筒(4)下端开口后固定在滑动块(8)上,所述布条(5)位于安装座(7)的外侧。

3.根据权利要求1所述的易吸水超细纤维拖把条,其特征在于:所述联动杆(6)的上端固定有固定片(11),且固定片(11)的上侧固定有第一弹簧(10),所述第一弹簧(10)背离固定片(11)的一端固定在对接筒(4)的内部顶端。

4.根据权利要求1所述的易吸水超细纤维拖把条,其特征在于:所述连接杆(9)的下端穿过把杆(2)底端后连接对接筒(4)内部,且联动杆(6)的顶端螺纹安装在连接杆(9)下端螺孔内。

5.根据权利要求1所述的易吸水超细纤维拖把条,其特征在于:所述滑套(3)与侧槽(14)相对应,且滑套(3)内侧连接片穿过侧槽(14)后与连接杆(9)相连接。
