专利号: 2022209862352
申请人: 保定市时新液压设备制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

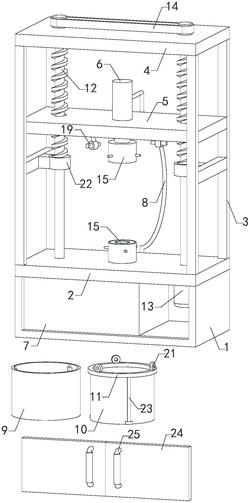

1.一种拉压行程可调的液压拉力试验机,包括箱体(1),其特征在于,所述箱体(1)上安装有底板(2),底板(2)上通过多个支杆(3)连接顶板(4),顶板(4)和底板(2)之间通过拉压行程调节机构连接有调节板(5),调节板(5)上安装有液压缸(6),箱体(1)内安装有液压站(7),液压站(7)与液压缸(6)通过油管(8)连通,液压缸(6)的底部输出轴和底板(2)的顶端均安装有夹持机构,底板(2)上安装有外玻璃钢罩(9),外玻璃钢罩(9)的内部滑动连接有内玻璃钢罩(10),内玻璃钢罩(10)上安装有固定圈(11),调节板(5)上安装有对固定圈(11)进行固定的固定机构。

2.根据权利要求1所述的一种拉压行程可调的液压拉力试验机,其特征在于,所述拉压行程调节机构包括两个螺杆(12),底板(2)的底端安装有电机(13),电机(13)的输出轴与两个螺杆(12)中的一个螺杆(12)固定连接,两个螺杆(12)通过传送带(14)传动连接,调节板(5)与两个螺杆(12)螺纹连接。

3.根据权利要求2所述的一种拉压行程可调的液压拉力试验机,其特征在于,所述夹持机构包括夹持槽(15),夹持槽(15)上安装多个第一电动推杆(16),多个第一电动推杆(16)的输出轴均安装有夹板(17)。

4.根据权利要求3所述的一种拉压行程可调的液压拉力试验机,其特征在于,所述固定机构包括多个支板(18),多个支板(18)均安装在调节板(5)上,支板(18)上安装有第二电动推杆(19),第二电动推杆(19)的输出轴安装有固定杆(20),固定圈(11)上固定连接有多个与固定杆(20)相适配的固定块(21)。

5.根据权利要求4所述的一种拉压行程可调的液压拉力试验机,其特征在于,所述螺杆(12)上设置有支架(22),支架(22)与支杆(3)连接。

6.根据权利要求5所述的一种拉压行程可调的液压拉力试验机,其特征在于,所述内玻璃钢罩(10)上安装有多个滑条(23),外玻璃钢罩(9)上开设有多个与滑条(23)相适配的凹槽。

7.根据权利要求6所述的一种拉压行程可调的液压拉力试验机,其特征在于,所述箱体(1)上安装有箱门(24),箱门(24)上安装有把手(25)。

8.根据权利要求7所述的一种拉压行程可调的液压拉力试验机,其特征在于,所述把手(25)上套设有防滑套。
