专利号: 2022209649205
申请人: 河南省重业起重机有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

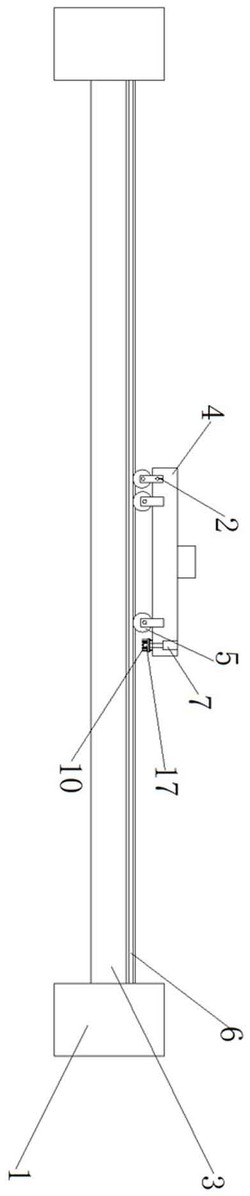

1.一种能够自动清扫轨道的桥式起重机,包括两个端梁(1),两个端梁(1)之间固定连接有间隔设置的主梁(3),主梁(3)的顶部均安装有轨道(6),轨道(6)上行走有小车架(4),两个小车架(4)的顶部安装有卷扬机,其特征在于:小车架(4)为底部开口的凹槽型结构,小车架(4)上安装有两个间隔设置的行走轮(5),行走轮(5)的两侧延伸有轮缘(18),行走轮(5)行走在轨道(6)上,小车架(4)的底部且位于一个行走轮(5)的侧部设置有清扫装置,清扫装置包括安装在小车架(4)上的液压缸(7),液压缸(7)的固定端竖向固定连接在小车架(4)的顶板上,液压缸(7)的自由端的底部固定连接有安装板(8),安装板(8)上可拆卸安装有清扫板(9),清扫板(9)的底部连接有刷毛(10),小车架(4)上且位于另一个行走轮(5)的侧部还设置有油污清除装置。

2.根据权利要求1所述的一种能够自动清扫轨道的桥式起重机,其特征在于:清扫板(9)的顶部的四个角固定连接有螺栓(11),安装板(8)的四个角开设有连接孔(12),螺栓(11)穿过连接孔(12)设置,螺栓(11)上连接有螺母。

3.根据权利要求2所述的一种能够自动清扫轨道的桥式起重机,其特征在于:刷毛(10)为尼龙材质。

4.根据权利要求3所述的一种能够自动清扫轨道的桥式起重机,其特征在于:油污清除装置包括两个竖直板(14),两个竖直板(14)分别固定在小车架(4)的两侧,两个竖直板(14)之间通过轴承转动连接有轴(15),轴(15)上固定连接有清扫辊(16),清扫辊(16)设置有通孔,清扫辊(16)固定套装在轴(15)上。

5.根据权利要求4所述的一种能够自动清扫轨道的桥式起重机,其特征在于:竖直板(14)上开设有竖向设置的条形孔(2),竖直板(14)通过螺栓固定连接在小车架(4)的侧板上。

6.根据权利要求4所述的一种能够自动清扫轨道的桥式起重机,其特征在于:清扫辊(16)为油毡材质;清扫辊(16)为H型结构。

7.根据权利要求5所述的一种能够自动清扫轨道的桥式起重机,其特征在于:清扫辊(16)的水平部与轨道(6)的顶面相接触,清扫辊(16)的竖直部的内侧面与轨道(6)的外侧面相接触连接。

8.根据权利要求6所述的一种能够自动清扫轨道的桥式起重机,其特征在于:安装板(8)的底部且位于刷毛(10)的两侧固定连接有电磁柱(17)。

9.根据权利要求7所述的一种能够自动清扫轨道的桥式起重机,其特征在于:电磁柱(17)设置在轨道(6)的两侧。
