专利号: 2022209389208
申请人: 深圳市和至智能科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-23
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

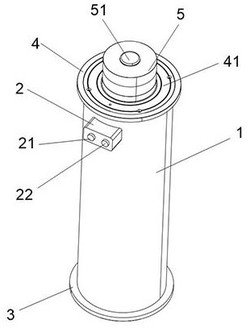

1.一种带有缓冲结构的升降柱,包括基筒(1),其特征在于:所述基筒(1)正面上端设置有控制器(2),所述控制器(2)正面由左至右依次设置有上升按钮(21)和下降按钮(22),所述基筒(1)底部设置有基座(3),所述基筒(1)内部下端设置有限位块(11),所述基筒(1)上端设置有顶座(4),所述顶座(4)内侧设置有连接环(41),所述连接环(41)内设置有升降柱(5),所述升降柱(5)顶部设置有柱头(51),所述升降柱(5)下端设置有电机(7),所述上升按钮(21)、所述下降按钮(22)和所述电机(7)与外部电源及所述控制器(2)电连接,并受所述控制器(2)控制。

2.根据权利要求1所述的一种带有缓冲结构的升降柱,其特征在于:所述连接环(41)与所述升降柱(5)连接处设置有缓冲块(42)。

3.根据权利要求1所述的一种带有缓冲结构的升降柱,其特征在于:所述基座(3)底部设置有防水帽(31),所述基座(3)上端由内至外依次设置有第一机架(34)和第二机架(32)。

4.根据权利要求3所述的一种带有缓冲结构的升降柱,其特征在于:所述第一机架(34)上端设置有所述电机(7),所述第二机架(32)设置于所述升降柱(5)底部。

5.根据权利要求4所述的一种带有缓冲结构的升降柱,其特征在于:所述电机(7)上端设置有联轴器(71),所述联轴器(71)上端设置有转轴(72),所述转轴(72)上端设置有连接块(62)。

6.根据权利要求5所述的一种带有缓冲结构的升降柱,其特征在于:所述连接块(62)上端设置有柱盘(52),所述柱盘(52)设置于所述升降柱(5)底部。

7.根据权利要求5所述的一种带有缓冲结构的升降柱,其特征在于:所述转轴(72)下端外侧设置有固定轴承(33),所述固定轴承(33)设置于所述第二机架(32)内侧。

8.根据权利要求6所述的一种带有缓冲结构的升降柱,其特征在于:所述柱盘(52)与所述连接块(62)连接处设置有第一缓冲盘(6),所述第一缓冲盘(6)外端设置有缓冲垫块(61)且所述缓冲垫块(61)直径小于所述基筒(1)直径。

9.根据权利要求6所述的一种带有缓冲结构的升降柱,其特征在于:所述柱盘(52)与所述连接块(62)连接处设置有第二缓冲盘(82),所述第二缓冲盘(82)下端设置有缓冲弹簧(81),所述缓冲弹簧(81)下端设置有第三缓冲盘(8),所述第三缓冲盘(8)设置于所述限位块(11)上。
