专利号: 202220917575X
申请人: 常州市宝珂精密工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

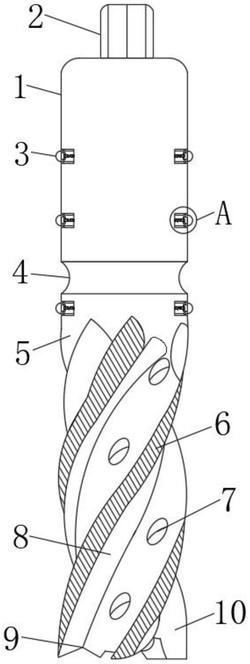

1.一种能够自动断屑的硬质钨钢铣刀,其特征在于,包括

刀杆(1),其上端固定安装有连接头(2),且连接头(2)的截面设置成多边形状,所述刀杆(1)的下端固定安装有连接块(4);

刀头(5),其上端通过设置的连接块(4)与刀杆(1)的下端固定焊接,且其外周设置有螺旋铣削凸台(6),且螺旋铣削凸台(6)的下侧端部固定设置有铣削端刃(10);

缓冲机构(3),其安装在所述刀杆(1)和刀头(5)的外侧侧壁四周。

2.根据权利要求1所述的一种能够自动断屑的硬质钨钢铣刀,其特征在于:所述缓冲机构(3)由设置在刀杆(1)和刀头(5)侧壁内部的移动槽(12)和弹性抵压头(15)构成,所述移动槽(12)的两侧槽壁上设置有滑槽(11),每个所述滑槽(11)内滑动连接有滑块(13),两个所述滑块(13)之间固接有安装块(14),所述安装块(14)的一侧侧壁上固接有弹性抵压头(15),且其另一侧侧壁上设置有安装凹槽,所述安装凹槽内固定连接有磁铁一(16),所述移动槽(12)远离磁铁一(16)的一侧槽壁上固接有磁铁二(17),所述磁铁一(16)和磁铁二(17)之间套接有弹簧(18),所述磁铁一(16)和磁铁二(17)的对侧磁极相同。

3.根据权利要求1所述的一种能够自动断屑的硬质钨钢铣刀,其特征在于:所述刀头(5)表面环绕设置有排屑槽(8),所述排屑槽(8)的下侧设置有断屑槽(9),且排屑槽(8)与断屑槽(9)相连通。

4.根据权利要求1所述的一种能够自动断屑的硬质钨钢铣刀,其特征在于:所述刀头(5)的表面位于排屑槽(8)的一侧贯穿设置有散热孔(7)。

5.根据权利要求1所述的一种能够自动断屑的硬质钨钢铣刀,其特征在于:所述刀杆(1)和刀头(5)均采用硬质钨钢材料制成。

6.根据权利要求1所述的一种能够自动断屑的硬质钨钢铣刀,其特征在于:所述铣削端刃(10)的表面设置有耐磨防锈涂层。
