专利号: 2022208848860
申请人: 江苏奈斯波利工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 刷类制品
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

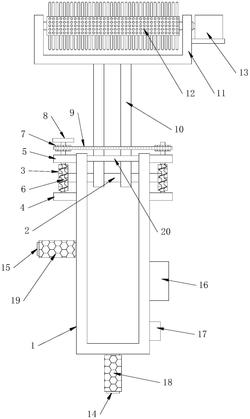

1.一种折叠式工业滚筒刷,包括第一U型板(1),其特征在于:所述第一U型板(1)的内部设置有转杆(2),所述转杆(2)的两端分别贯穿第一U型板(1)相邻的一侧壁,且转杆(2)的两端均套设固定有蜗轮(3),所述第一U型板(1)的两侧壁均分别固定有第一支撑板(4)和第二支撑板(5),所述第一支撑板(4)的顶部均通过轴承转动连接有蜗杆(6),所述蜗杆(6)与相邻的蜗轮(3)啮合连接,所述蜗杆(6)的顶端贯穿相邻第二支撑板(5)的顶部并套设固定有齿轮(7),所述蜗杆(6)的顶端均通过轴承与相邻的第二支撑板(5)转动连接,其中一个所述蜗杆(6)的顶部固定有转盘(8),所述第一U型板(1)的上方设置有链条(9),两个所述齿轮(7)通过链条(9)传动连接,所述转杆(2)的外侧壁对称套设固定有连接杆(10),所述第一U型板(1)的上方设置有第二U型板(11),所述连接杆(10)的顶部均与第二U型板(11)的底部固定连接,所述第二U型板(11)的内部设置有滚筒刷体(12),所述滚筒刷体(12)的两端均通过轴承分别与第二U型板(11)相邻的一侧壁转动连接,所述第二U型板(11)的一侧壁固定有伺服电机(13),所述滚筒刷体(12)的一端贯穿第二U型板(11)的一侧壁与伺服电机(13)的输出轴固定连接,所述第一U型板(1)的底部固定有第一把手(14),所述第一U型板(1)的一侧壁固定有第二把手(15),所述第一U型板(1)的一侧壁分别固定有蓄电池(16)和控制开关(17),所述蓄电池(16)电性连接控制开关(17),所述控制开关(17)电性连接伺服电机(13)。

2.根据权利要求1所述的一种折叠式工业滚筒刷,其特征在于:所述转盘(8)的表面设置有防滑纹。

3.根据权利要求1所述的一种折叠式工业滚筒刷,其特征在于:所述第一把手(14)的表面套设固定有第一防滑橡胶套(18)。

4.根据权利要求1所述的一种折叠式工业滚筒刷,其特征在于:所述第二把手(15)的表面套设固定有第二防滑橡胶套(19)。

5.根据权利要求1所述的一种折叠式工业滚筒刷,其特征在于:所述第一U型板(1)的内部固定有挡杆(20)。
