专利号: 2022208420294
申请人: 天津普拉动科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

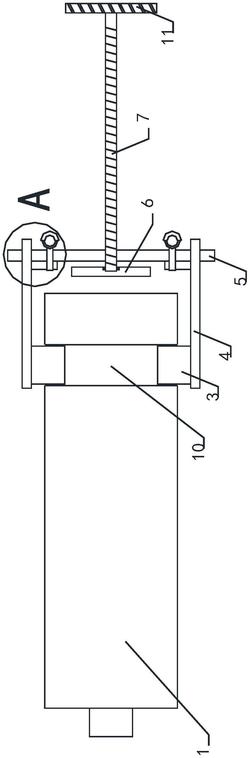

1.一种带有辅助挤出机构的密封胶软包装外壳,包括密封胶外壳本体(1),密封胶外壳本体(1)内设置有挤出板(2);其特征在于,还包括挤出组件,挤出组件安装在密封胶外壳本体(1)上;

挤出组件包括两组弧型夹板(3)、两组第一连接板(4)、第二连接板(5)、推板(6)、螺纹杆(7)和两组卡装组件,两组弧型夹板(3)内端均与密封胶外壳本体(1)紧贴,两组弧型夹板(3)分别与两组第一连接板(4)连接,两组第一连接板(4)上分别设置有两组滑孔,第二连接板(5)顶部和底部分别与两组滑孔滑动卡装,两组第一连接板(4)与第二连接板(5)通过两组卡装组件连接,第二连接板(5)上设置有螺纹孔,螺纹杆(7)与螺纹孔螺纹连接,螺纹杆(7)左端与推板(6)转动连接。

2.如权利要求1所述的一种带有辅助挤出机构的密封胶软包装外壳,其特征在于,两组卡装组件包括两组安装板(8)和两组销轴(9),两组安装板(8)分别与两组第一连接板(4)连接,两组安装板(8)上分别设置有两组销槽,第二连接板(5)上设置有两组第一插入孔,两组销轴(9)分别滑动穿过两组第一插入孔与两组销槽卡装。

3.如权利要求2所述的一种带有辅助挤出机构的密封胶软包装外壳,其特征在于,密封胶外壳本体(1)上设置有环型凹槽(10),两组弧型夹板(3)内端均与环型凹槽(10)紧贴。

4.如权利要求3所述的一种带有辅助挤出机构的密封胶软包装外壳,其特征在于,还包括把手(11),把手(11)安装在螺纹杆(7)上。

5.如权利要求4所述的一种带有辅助挤出机构的密封胶软包装外壳,其特征在于,还包括两组拉环(12),两组拉环(12)分别安装在两组销轴(9)上。

6.如权利要求5所述的一种带有辅助挤出机构的密封胶软包装外壳,其特征在于,两组弧型夹板(3)上均设置有多组防滑凸起(13),多组防滑凸起(13)均用于防滑。

7.如权利要求6所述的一种带有辅助挤出机构的密封胶软包装外壳,其特征在于,还包括两组防滑套(14),两组防滑套(14)分别安装在两组拉环(12)上。

8.如权利要求7所述的一种带有辅助挤出机构的密封胶软包装外壳,其特征在于,把手(11)上设置有防滑槽,防滑槽用于防滑。
