专利号: 2022208274870
申请人: 襄阳市建恒电气有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

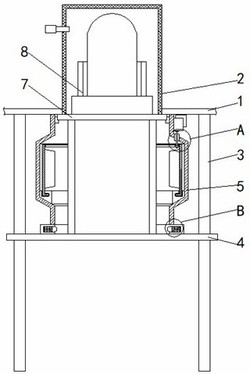

1.石英玻璃熔制专用气氛炉,包括底板(1),其特征在于:所述底板(1)的内侧固定安装有延伸至其上方的炉体(2),所述底板(1)的底部固定安装有滑动杆(3),所述滑动杆(3)的外部滑动连接有滑动板(4),所述底板(1)的底部固定安装有保温环(5),所述保温环(5)的内部固定安装有均温组件(6),所述滑动板(4)的顶部固定安装有支撑架(7),所述支撑架(7)的顶部固定安装有熔制架(8),所述保温环(5)的底部固定安装有与滑动板(4)接触的触发组件(9)。

2.根据权利要求1所述的石英玻璃熔制专用气氛炉,其特征在于:所述均温组件(6)包括固定于保温环(5)内侧的转动架(61),所述转动架(61)的顶部转动连接有转动环(62),所述转动环(62)的内侧固定安装有扰动板(63),所述转动环(62)的内侧固定安装有位于扰动板(63)上方的齿环(64),所述保温环(5)的外侧固定安装有输出轴延伸至其内侧的电动机(65),所述电动机(65)的输出轴外侧固定安装有与齿环(64)传动连接的齿轮(66)。

3.根据权利要求2所述的石英玻璃熔制专用气氛炉,其特征在于:所述扰动板(63)的数量为四个,且四个所述扰动板(63)呈环形分布于转动环(62)的内侧。

4.根据权利要求1所述的石英玻璃熔制专用气氛炉,其特征在于:所述触发组件(9)包括固定于保温环(5)底部的触发环(91),所述触发环(91)的内部开设有触发槽(92),所述触发槽(92)的内侧固定安装有压力传感器(93),所述压力传感器(93)的另一侧固定连接有弹簧(94),所述弹簧(94)的另一端固定连接有延伸至触发环(91)内侧的触发块(95)。

5.根据权利要求4所述的石英玻璃熔制专用气氛炉,其特征在于:所述触发槽(92)的数量为两个,两个所述触发槽(92)呈左右对称分布,所述触发块(95)位于触发槽(92)外部的一端呈半圆状。

6.根据权利要求4所述的石英玻璃熔制专用气氛炉,其特征在于:所述触发环(91)的内径与支撑架(7)的直径相适配,所述支撑架(7)的直径小于炉体(2)的内径。

7.根据权利要求1所述的石英玻璃熔制专用气氛炉,其特征在于:所述炉体(2)的外部设置有与之内部连通的氮气进气阀。
