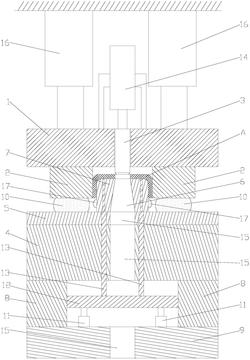

1.一种化工运输槽车金属安装支架的冲孔模具,其特征在于:包括上模组件和下模组件,所述上模组件包括上模座(1)、压料板(2)和冲孔凸模(3),所述冲孔凸模(3)活动插设在所述上模座(1)内,所述压料板(2)固定设置在所述上模座(1)的下端,所述下模组件包括下模座(4)、定位板(5)、落料孔(6)、工件定位芯(7)、垫块(8)和底座(9),所述定位板(5)设置在所述下模座(4)的上部,所述工件定位芯(7)固定设置在所述定位板(5)的中部,所述工件定位芯(7)正对所述冲孔凸模(3),所述工件定位芯(7)的中部开设落料孔(6),所述下模座(4)的下部两端通过所述垫块(8)连接所述底座(9)。
2.根据权利要求1所述化工运输槽车金属安装支架的冲孔模具,其特征在于:所述压料板(2)的下端均连接有弹性缓冲垫(10)。
3.根据权利要求1所述化工运输槽车金属安装支架的冲孔模具,其特征在于:所述下模组件还包括顶料组件,所述顶料组件包括顶料气缸(11)、顶料板(12)与顶料杆(13),所述顶料板(12)水平设置在所述垫块(8)之间,所述顶料板(12)的下端设置顶料气缸(11),所述顶料板(12)上均匀设置顶料杆(13),所述顶料杆(13)从下往上依次穿过所述下模座(4)和所述定位板(5)后延伸到所述工件定位芯(7)的上端面。
4.根据权利要求1所述化工运输槽车金属安装支架的冲孔模具,其特征在于:所述冲孔凸模(3)的端部连接有驱动气缸(14)。
5.根据权利要求1所述化工运输槽车金属安装支架的冲孔模具,其特征在于:所述定位板(5)、所述下模座(4)与所述底座(9)上相对所述落料孔(6)的位置处均开设有导出孔(15)。
6.根据权利要求1所述化工运输槽车金属安装支架的冲孔模具,其特征在于:所述上模座(1)的上部还连接有联动气缸组(16)。
7.根据权利要求1所述化工运输槽车金属安装支架的冲孔模具,其特征在于:所述工件定位芯(7)的下部还设置有环形凸块(17)。
