专利号: 2022207125667
申请人: 上海锦添科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

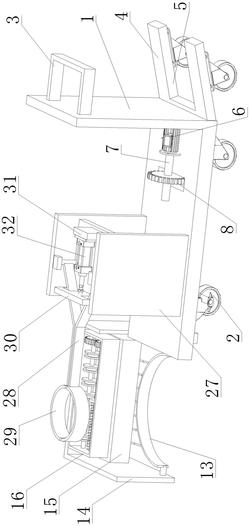

1.一种园林施工用树木移栽装置,包括L型板(1);其特征在于,还包括斜撑板(4)、支撑板a(9)、刀具(13)、刀具支架(14)和拉绳(24);

L型板(1)底部设置多组万向轮(2),L型板(1)的竖直段上设置把手(3);

斜撑板(4)朝后方并向上倾斜设置在L型板(1)后端底部,斜撑板(4)底部设置多组万向轮(2);支撑板a(9)设置在L型板(1)底部,支撑板a(9)上沿前后方向水平且转动设置转轴b(10),L型板(1)上设置有带动转轴b(10)转动的动力组件;刀具(13)为弧形,刀具(13)设置在转轴b(10)前端,刀具(13)位于L型板(1)前方;刀具支架(14)为U型结构且U型开口朝向刀具(13),刀具支架(14)设置在L型板(1)前端,刀具(13)前端与刀具支架(14)转动连接,刀具支架(14)上水平设置支撑板c(15),支撑板c(15)上设置有供拉绳(24)穿过的拉绳槽,支撑板c(15)上设置上下开口的盒体(16),盒体(16)内沿前后方向转动设置支撑杆a(17),支撑杆a(17)上并列设置多组绕线轮(18),盒体(16)内设置有带动支撑杆a(17)转动恢复至初始状态的复位组件;拉绳(24)一端与刀具(13)连接,拉绳(24)另一端穿过拉绳槽绕在绕线轮(18)上,拉绳(24)为弹性绳且设置多组,支撑板c(15)上设置有将多组拉绳(24)压在拉绳槽槽壁上的固定组件;L型板(1)上设置有夹住树干的夹紧组件。

2.根据权利要求1所述的园林施工用树木移栽装置,其特征在于,动力组件包括电机(6)、转轴a(7)、齿轮a(8)和齿轮b(11);电机(6)设置在L型板(1)水平段上,电机(6)的输出轴与转轴a(7)传动连接,转轴a(7)沿前后方向水平横向设置在电机(6)上;齿轮a(8)设置在转轴a(7)上,L型板(1)的水平段上设置有供齿轮a(8)插入竖直槽;齿轮b(11)设置在转轴b(10)上,齿轮b(11)部分插入设置槽内,齿轮b(11)与齿轮a(8)啮合。

3.根据权利要求1所述的园林施工用树木移栽装置,其特征在于,复位组件包括齿轮c(19)、支撑杆b(20)、齿轮d(21)、限位环(22)和扭簧(23);齿轮c(19)设置在支撑杆a(17)上;

支撑杆b(20)转动设置在盒体(16)内壁上,支撑杆b(20)与支撑杆a(17)平行;齿轮d(21)设置在支撑杆b(20)上,齿轮d(21)与齿轮c(19)啮合;限位环(22)设置在支撑杆b(20)上;扭簧(23)套在支撑杆b(20)上,扭簧(23)一端与限位环(22)连接,扭簧(23)另一端与盒体(16)内壁连接。

4.根据权利要求1所述的园林施工用树木移栽装置,其特征在于,固定组件包括滑板(25)和螺栓(26);滑板(25)滑动设置在拉绳槽槽壁上,滑板(25)滑动方向为靠近或远离拉绳(24);刀具支架(14)和支撑板c(15)上设置相对的螺纹孔,螺纹孔与拉绳槽连通,螺栓(26)与螺纹孔配合,螺栓(26)穿过螺纹孔与滑板(25)接触。

5.根据权利要求1所述的园林施工用树木移栽装置,其特征在于,夹紧组件包括支撑板d(27)、夹杆(28)、角度调节板(30)、支撑板e(31)和电动推杆(32);支撑板d(27)设置相互平行的两组,两组支撑板d(27)竖直设置在L型板(1)的水平段上,两组支撑板d(27)之间设置平板;夹杆(28)设置两组,两组夹杆(28)分别与两组支撑板d(27)转动连接,两组夹杆(28)之间的夹角为锐角,两组夹杆(28)端部设置内周面相对的弧形板(29);角度调节板(30)下端面上设置两组插槽,两组夹杆(28)分别插入两组插槽内;支撑板e(31)竖直设置在平板上;电动推杆(32)水平横向设置在支撑板e(31)前端面上,电动推杆(32)的伸缩端与角度调节板(30)连接。

6.根据权利要求1所述的园林施工用树木移栽装置,其特征在于,斜撑板(4)上设置有供双腿插入的避让槽(5)。

7.根据权利要求1所述的园林施工用树木移栽装置,其特征在于,L型板(1)底部前端竖直设置支撑板b(12),支撑板b(12)上设置有供转轴b(10)穿过的通孔,通孔孔壁和转轴b(10)之间设置轴承。
