专利号: 2022206849498
申请人: 山东泓顺建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

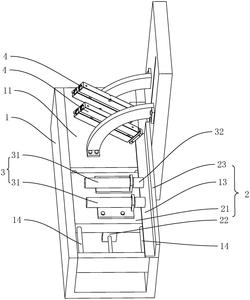

1.一种定长框架自动切割装置,包括机台(1),机台(1)上设置有用切割台(11),所述切割台(11)上开设有用于伸缩切割刀片的切割口(12),所述机台(1)上还设置有用于放置工件的置物板(13),所述置物板(13)沿垂直于所述切割口(12)的开设方向设置,其特征在于:所述机台(1)上设置有移物机构且所述移物机构位于所述切割口(12)的一侧,所述移物机构包括移动组件(2)和用于抵紧工件的抵紧组件(3),所述移动组件(2)包括移动台(21),所述抵紧组件(3)设置于移动台(21)的表面,所述移动台(21)沿所述置物板(13)的长度方向设置,所述机台(1)沿所述置物板(13)的长度方向设置有滑轨(14),所述移动台(21)滑动连接于所述滑轨(14)上。

2.根据权利要求1所述的一种定长框架自动切割装置,其特征在于:所述机台(1)上设置有推动气缸(22),所述推动气缸(22)的轴平行于所述置物板(13)的长度方向设置,所述推动气缸(22)的轴固定连接于所述移动台(21)的一侧。

3.根据权利要求2所述的一种定长框架自动切割装置,其特征在于:所述置物板(13)远离所述移动台(21)的一侧固定连接有限位板(23),所述限位板(23)的垂直于置物板(13)的表面设置。

4.根据权利要求3所述的一种定长框架自动切割装置,其特征在于:所述抵紧组件(3)包括第一夹紧气缸(31),所述第一夹紧气缸(31)固定连接于所述移动台(21)的表面,所述第一夹紧气缸(31)的轴垂直于所述限位板(23)的表面设置。

5.根据权利要求1所述的一种定长框架自动切割装置,其特征在于:所述切割台(11)上设置有用于抵紧工件的第二夹紧气缸(4),所述第二夹紧气缸(4)的轴朝向置物板(13)的表面设置,所述第二夹紧气缸(4)设置有两组且分别位于所述切割口(12)的两侧。

6.根据权利要求5所述的一种定长框架自动切割装置,其特征在于:所述切割台(11)上开设有下料口(15),所述下料口(15)位于所述切割口(12)远离所述置物板(13)的一侧。

7.根据权利要求4所述的一种定长框架自动切割装置,其特征在于:所述第一夹紧气缸(31)设置有两组且沿所述滑轨(14)的方向排列。

8.根据权利要求7所述的一种定长框架自动切割装置,其特征在于:所述第一夹紧气缸(31)的轴上套接有防滑海绵套(32)。
