专利号: 202220654752X
申请人: 东莞市冠锋金刚石制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

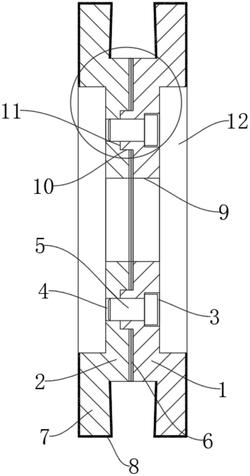

1.一种用于磨刀机的双槽刀磨削专用砂轮,包括第一砂轮片(1)和第二砂轮片(2),其特征在于:所述第一砂轮片(1)设置在所述第二砂轮片(2)一侧,所述第一砂轮片(1)以及所述第二砂轮片(2)外壁上均一体成型有磨刀凸环(7),所述磨刀凸环(7)上设置有砂轮层(8),所述第一砂轮片(1)以及所述第二砂轮片(2)相对一侧壁上均开设有减重槽(12),所述第一砂轮片(1)上的减重槽(12)内部沿圆周均布开设有四个连接沉孔(3),所述第二砂轮片(2)上位于所述减重槽(12)内部沿圆周均布开设有四个与所述连接沉孔(3)对应的连接螺纹孔(4),所述连接沉孔(3)与所述连接螺纹孔(4)内部设置有连接螺钉(5),所述第一砂轮片(1)与所述第二砂轮片(2)之间卡压有调节垫片(6)。

2.根据权利要求1所述的一种用于磨刀机的双槽刀磨削专用砂轮,其特征在于:所述第一砂轮片(1)片与所述第二砂轮片(2)对称设置,且所述第一砂轮片(1)与所述第二砂轮片(2)通过所述连接螺钉(5)固定。

3.根据权利要求2所述的一种用于磨刀机的双槽刀磨削专用砂轮,其特征在于:所述第一砂轮片(1)、所述第二砂轮片(2)以及所述调节垫片(6)的中部均开设有安装孔(9),所述调节垫片(6)为铜片。

4.根据权利要求3所述的一种用于磨刀机的双槽刀磨削专用砂轮,其特征在于:所述第一砂轮片(1)上与所述第二砂轮片(2)相邻一侧壁上位于所述连接螺钉(5)外围一体成型有定位柱(10),所述第二砂轮片(2)上位于所述定位柱(10)外围开设有定位孔(11)。

5.根据权利要求4所述的一种用于磨刀机的双槽刀磨削专用砂轮,其特征在于:所述定位柱(10)与所述定位孔(11)滑动配合,所述磨刀凸环(7)由外侧到内侧有2°‑3°的斜度。

6.根据权利要求5所述的一种用于磨刀机的双槽刀磨削专用砂轮,其特征在于:所述砂轮层(8)为金刚石,且所述砂轮层(8)与所述磨刀凸环(7)粘接。
