专利号: 2022206193686
申请人: 重庆美思嘉电子有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

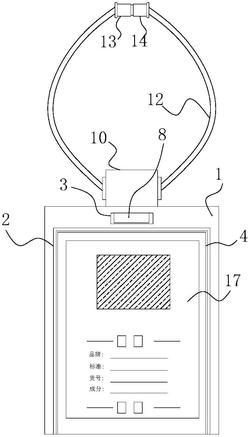

1.一种可拼装的吊牌标签,包括产品标签纸(17),其特征在于;

保护壳体(1),所述保护壳体(1)的一侧壁开设有放置槽(2),且放置槽(2)的内壁设有产品标签纸(17),并且放置槽(2)的内顶壁沿水平方向开设有固定槽(6),而且固定槽(6)的内壁一侧开设有限位孔(3),所述限位孔(3)位于放置槽(2)的顶部;

防水盖(4),所述防水盖(4)与放置槽(2)的内壁滑动连接,且产品标签纸(17)与防水盖(4)的内壁相互适配,并且防水盖(4)的一侧固定连接有竖板(5),而且竖板(5)的一侧顶部固定连接有安装块(7);

卡合斜板(8),所述卡合斜板(8)的一端与安装块(7)转动连接,且卡合斜板(8)的一侧固定连接有复位弹簧(9),并且复位弹簧(9)远离卡合斜板(8)的一端与竖板(5)固定连接,而且卡合斜板(8)的一侧与限位孔(3)的内壁滑动连接;

凸块(10),所述凸块(10)与保护壳体(1)的顶部固定连接,且凸块(10)的中心开设有通孔(11),并且通孔(11)的内壁滑动连接有棉线(12),而且棉线(12)的一端转动连接有第一连接块(13),所述棉线(12)远离第一连接块(13)的一端转动连接有第二连接块(14),且第一连接块(13)与第二连接块(14)相互适配。

2.根据权利要求1所述的一种可拼装的吊牌标签,其特征在于:所述放置槽(2)的内壁两侧均沿高度方向开设有限位槽(18),且两个限位槽(18)的内壁均滑动连接有限位块(19)。

3.根据权利要求2所述的一种可拼装的吊牌标签,其特征在于:两个所述限位块(19)分别与防水盖(4)的两侧壁固定连接,且两个限位块(19)关于防水盖(4)的中心对称分布。

4.根据权利要求1所述的一种可拼装的吊牌标签,其特征在于:所述防水盖(4)的底部固定连接有防水底板(20),且放置槽(2)的内表面与防水底板(20)的外表面相贴合。

5.根据权利要求1所述的一种可拼装的吊牌标签,其特征在于:所述卡合斜板(8)的截面设置为L形,且卡合斜板(8)与限位孔(3)的内壁相互适配。

6.根据权利要求1所述的一种可拼装的吊牌标签,其特征在于:所述第一连接块(13)的一侧开设有内螺纹槽(15),且第二连接块(14)的一侧固定连接有外螺纹块(16),并且第一连接块(13)与第二连接块(14)通过内螺纹槽(15)和外螺纹块(16)螺纹连接。
