专利号: 2022205824953
申请人: 德玛克(长兴)注塑系统有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

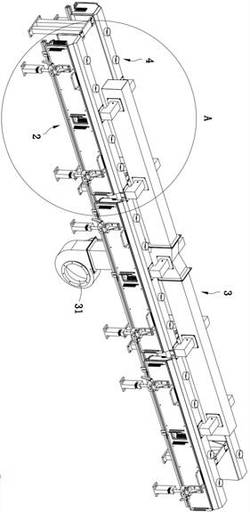

1.一种瓶坯恒温预热控制系统,包括:

用于运送瓶坯(1)的输送机构,以及

罩设于所述输送机构上方并用于对所述瓶坯(1)进行加热的加热模块(2),其特征在于,还包括:

冷却模块(3),以及

温控模块(4);

所述加热模块(2)包括若干个沿所述输送机构的输送方向分布的加热单元(20),相邻两个所述加热单元(20)之间设置有冷却空间(30),所述瓶坯(1)传输经过冷却空间(30)时,由所述冷却模块(3)进行吹风降温;

所述温控模块(4)与所述加热单元(20)连通设置,以通过抽风作用对加热单元(20)内的温度进行控制。

2.根据权利要求1所述的一种瓶坯恒温预热控制系统,其特征在于,所述冷却模块(3)包括:安装于机架上的风机(31),以及

与所述风机(31)相连通的风管(32),所述风管(32)的各个出风端对应设置于各个所述冷却空间(30)的顶部。

3.根据权利要求2所述的一种瓶坯恒温预热控制系统,其特征在于,所述风管(32)包括:主风管(321),所述主风管(321)沿所述加热模块(2)的长度方向分布设置,以及分流风管(322),所述分流风管(322)与所述主风管(321)相连通并一一对应设置于各所述冷却空间(30)的顶部。

4.根据权利要求2所述的一种瓶坯恒温预热控制系统,其特征在于,还包括:吹风嘴(33),所述吹风嘴(33)对应设置于所述风管(32)的各个出风端上且其伸入至所述加热单元(20)下方,所述吹风嘴(33)的出风口设置为与所述输送机构的传输方向相对应的线性收口结构(330)。

5.根据权利要求1所述的一种瓶坯恒温预热控制系统,其特征在于,所述冷却空间(30)的侧部开设有通风口(34)。

6.根据权利要求1所述的一种瓶坯恒温预热控制系统,其特征在于,所述温控模块(4)包括:安装于机架上的抽风机,以及

与所述抽风机相连通的抽风管(40),所述抽风管(40)对应与所述加热单元(20)的顶部相连通。

7.根据权利要求6所述的一种瓶坯恒温预热控制系统,其特征在于,所述抽风管(40)至少设置有两组且沿所述加热单元(20)的长度方向分布设置。

8.根据权利要求1所述的一种瓶坯恒温预热控制系统,其特征在于,所述输送机构设置为回转结构,所述加热模块(2)覆盖所述输送机构的线性传输路径左右对称设置有两组,所述冷却模块(3)设置于两组所述加热模块(2)之间。

9.根据权利要求1所述的一种瓶坯恒温预热控制系统,其特征在于,所述加热模块(2)包括:加热箱体(21),所述加热箱体(21)内沿其长度方向设置有供所述瓶坯(1)传输通过的加热输送通道,瓶身加热灯组(22),所述瓶身加热灯组(22)安装于所述加热输送通道一侧的所述加热箱体(21)上,以及瓶口冷却机构(23),所述瓶口冷却机构(23)安装于所述瓶身加热灯组(22)下方的所述加热箱体(21)上。

10.根据权利要求9所述的一种瓶坯恒温预热控制系统,其特征在于,所述加热模块(2)还包括:反光部(24),所述反光部(24)相对于所述瓶身加热灯组(22)安装于所述加热输送通道另一侧的所述加热箱体(21)上,所述反光部(24)设置为镜面不锈钢板。
