专利号: 2022205609001
申请人: 常州秦丹矿山设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

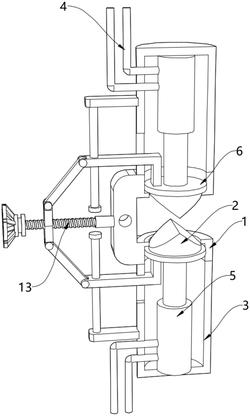

1.一种切断器高强节能刀架部件,其特征在于,包括:

切断器刀架(1),所述切断器刀架(1)内部的顶部以及底部均滑动连接有切刀(2),所述切断器刀架(1)的顶部以及底部均固定有圆形管(3);

所述圆形管(3)的内部设置有用于驱动切刀(2)移动的顶升机构(5);

两个所述圆形管(3)的一端设置有用于驱动两个圆形限位滑片(6)进行移动的移动机构。

2.根据权利要求1所述的一种切断器高强节能刀架部件,其特征在于,所述移动机构包括两个竖向滑杆(10),两个所述圆形管(3)的一侧均设置有竖向滑杆(10),所述竖向滑杆(10)的外侧滑动连接有L形连接杆(8),所述L形连接杆(8)的一端转动连接有矩形传动柱(11),所述矩形传动柱(11)的一端转动连接有连接件(12),所述连接件(12)的内部螺纹连接有螺纹杆(13)。

3.根据权利要求2所述的一种切断器高强节能刀架部件,其特征在于,所述圆形管(3)的一侧固定有横向固定柱(9),所述横向固定柱(9)与竖向滑杆(10)固定连接,且所述竖向滑杆(10)远离横向固定柱(9)的一端还固定有限位圆块。

4.根据权利要求2所述的一种切断器高强节能刀架部件,其特征在于,所述圆形管(3)的内部开设有与L形连接杆(8)间隙配合的矩形滑槽,所述L形连接杆(8)与圆形管(3)之间通过矩形滑槽的配合滑动连接。

5.根据权利要求2所述的一种切断器高强节能刀架部件,其特征在于,所述螺纹杆(13)靠近切断器刀架(1)的一端固定有横向杆(7),所述横向杆(7)与切断器刀架(1)通过轴承转动连接。

6.根据权利要求5所述的一种切断器高强节能刀架部件,其特征在于,所述螺纹杆(13)远离横向杆(7)的一端固定有手轮(14)。

7.根据权利要求1所述的一种切断器高强节能刀架部件,其特征在于,所述顶升机构(5)为电动推杆或液压缸或气缸,所述顶升机构(5)的一侧设置有用于为顶升机构(5)提供动力的动力传输线(4)。
