专利号: 2022205350266
申请人: 江阴天筑空间钢结构设计研究有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

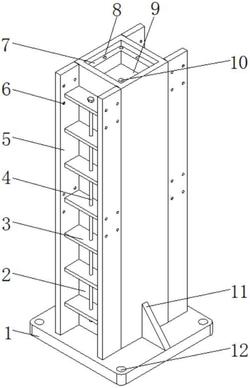

1.一种耐腐蚀强度高的钢建筑结构,包括底座(1),其特征在于:所述底座(1)底部表面的中心处焊接有定位插杆(13),所述底座(1)顶部表面的中心处焊接有竖梁(2),所述竖梁(2)正表面和背表面的左右两侧均焊接有连接板(5),所述竖梁(2)顶部表面的中心处开设有放置凹槽(7),所述放置凹槽(7)内腔的底部连通有定位插槽(9),所述定位插槽(9)内腔底部的中心处开设有定位插孔(10),所述竖梁(2)左侧表面和右侧表面的底部均焊接有三角加强板(11),所述三角加强板(11)的底部与底座(1)顶部的表面焊接固定,所述竖梁(2)包括梁体(104),所述梁体(104)的外表面从内至外依次覆盖有镀锌层(103)、内防腐蚀层(102)和外防腐蚀层(101)。

2.根据权利要求1所述的一种耐腐蚀强度高的钢建筑结构,其特征在于:所述底座(1)顶部表面的四角均竖向贯穿开设有定位孔(12),所述连接板(5)左侧表面的中心处和顶部均横向贯穿开设有连接螺孔(6),所述放置凹槽(7)内腔的底部开设有安装螺孔(8)。

3.根据权利要求1所述的一种耐腐蚀强度高的钢建筑结构,其特征在于:所述竖梁(2)的正表面和背表面均焊接有稳定板(3),所述稳定板(3)的左右两侧分别与连接板(5)焊接固定,顶部稳定板(3)顶部表面的中心处设置有连接螺栓(4),所述连接螺栓(4)的底部贯穿至稳定板(3)的底部并套设有连接螺母。

4.根据权利要求1所述的一种耐腐蚀强度高的钢建筑结构,其特征在于:所述底座(1)、定位插杆(13)、三角加强板(11)和连接板(5)的材质与竖梁(2)的材质相同,所述放置凹槽(7)开设于竖梁(2)顶部的表面。

5.根据权利要求1所述的一种耐腐蚀强度高的钢建筑结构,其特征在于:所述内防腐蚀层(102)包括内环氧底漆一(1023),所述内环氧底漆一(1023)的内表面包裹在梁体(104)的外表面,所述内环氧底漆一(1023)的外表面涂敷有内环氧底漆二(1022),所述内环氧底漆二(1022)的外表面涂敷有丙烯酸防腐漆(1021)。

6.根据权利要求1所述的一种耐腐蚀强度高的钢建筑结构,其特征在于:所述外防腐蚀层(101)包括外环氧面漆一(1013),所述外环氧面漆一(1013)的内表面包裹在内防腐蚀层(102)的外表面,所述外环氧面漆一(1013)的外表面涂敷有外环氧面漆二(1012),所述外环氧面漆二(1012)的外表面涂敷有聚氨酯防腐漆(1011)。
