专利号: 2022205085773
申请人: 常州凯诺精密工具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

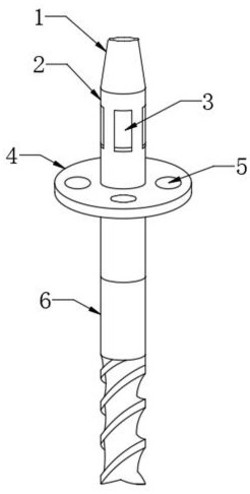

1.一种高强度性质合金刀具,包括快装尾端、合金刀柄、夹持卡槽、合金顶压盘、圆形磁铁块、合金刀头、第一强力磁铁块、第二强力磁铁块、插接叶板、中心支柱以及插接槽,其特征在于:所述合金刀柄上侧设置有快装尾端,所述合金刀柄下侧安装有合金刀头,所述合金刀柄环形侧面上侧内部开设有夹持卡槽,所述合金刀柄环形侧面安装有合金顶压盘,所述合金顶压盘上端面内部安装有圆形磁铁块,所述合金刀头上端面安装有中心支柱,所述中心支柱环形侧面安装有插接叶板,所述合金刀柄下端面内部开设有插接槽,所述中心支柱上端安装有第二强力磁铁块,所述插接槽内部上侧安装有第一强力磁铁块。

2.根据权利要求1所述的一种高强度性质合金刀具,其特征在于:所述圆形磁铁块设置有四组,且四组所述圆形磁铁块规格相同,四组所述圆形磁铁块对称安装于合金顶压盘内部前后左右四侧,所述合金顶压盘内部开设有安装凹槽,所述安装凹槽规格与圆形磁铁块规格相匹配,所述圆形磁铁块装配于安装凹槽内部,所述圆形磁铁块上端面与合金顶压盘上端面齐平。

3.根据权利要求1所述的一种高强度性质合金刀具,其特征在于:所述夹持卡槽设置有四组,四组所述夹持卡槽对称开设于合金刀柄环形侧面内部。

4.根据权利要求1所述的一种高强度性质合金刀具,其特征在于:所述插接叶板设置有四组,四组所述插接叶板呈十字形对称设置于中心支柱环形侧面,所述插接槽内部形状为十字形,所述插接槽规格与中心支柱以及插接叶板规格相匹配。

5.根据权利要求1所述的一种高强度性质合金刀具,其特征在于:所述第一强力磁铁块规格与第二强力磁铁块规格相同,所述第二强力磁铁块固定安装于中心支柱上端面,所述第一强力磁铁块固定安装于插接槽底部。

6.根据权利要求1所述的一种高强度性质合金刀具,其特征在于:所述合金顶压盘通过焊接方式与合金刀柄固定连接,所述快装尾端设置为锥状结构。

7.根据权利要求1所述的一种高强度性质合金刀具,其特征在于:所述合金刀头以及合金刀柄表面均通过等离子喷涂有耐磨涂层。
