专利号: 2022204805349
申请人: 李媛
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

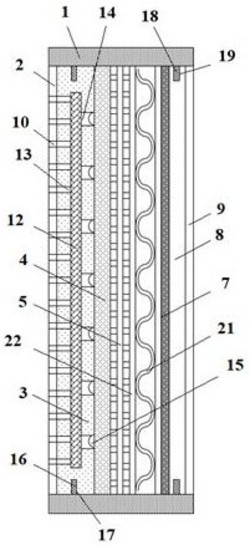

1.一种建筑用隔音建筑板,包括安装框架,其特征在于:所述的安装框架内由左至右依次固定有装饰面板、隔音板、降噪板、缓冲板、加强板、隔音棉、背板和防潮板,且各层之间通过胶黏剂固定连接,所述的装饰面板开设有阵列排列的吸音微孔,所述的隔音板内设有隔音腔,且隔音腔内设有阻尼板,所述的隔音板的左侧端面开设有与隔音腔相连通的减震细孔,且减震细孔与吸音微孔一一对应,所述的隔音板的右侧端面开设有隔音腔相连通的减震粗孔,且降噪板的左侧端面固定有与减震粗孔一一对应的减震球。

2.根据权利要求1所述的一种建筑用隔音建筑板,其特征在于:所述的安装框架的左侧端面与装饰面板的左侧端面齐平。

3.根据权利要求1所述的一种建筑用隔音建筑板,其特征在于:所述的安装框架的右侧端面与防潮板的右侧端面齐平。

4.根据权利要求1所述的一种建筑用隔音建筑板,其特征在于:所述的安装框架内设有第一卡接条,且隔音板上开设有与第一卡接条适配的第一卡接槽。

5.根据权利要求1所述的一种建筑用隔音建筑板,其特征在于:所述的安装框架内设有第二卡接条,且背板上开设有与第二卡接条适配的第二卡接槽。

6.根据权利要求1所述的一种建筑用隔音建筑板,其特征在于:所述的缓冲板由橡胶或硅胶材料制成,其中缓冲板的左右两侧端面均开设有阵列排列的缓冲槽,且位于缓冲板左右两侧端面的缓冲槽为相对设置或错位设置。

7.根据权利要求1所述的一种建筑用隔音建筑板,其特征在于:所述的加强板包括波浪板以及固定在波浪板两侧的蜂窝板,且波浪板与蜂窝板之间为一体设置。

8.根据权利要求1所述的一种建筑用隔音建筑板,其特征在于:所述的减震球为空心的半球体结构。

9.根据权利要求1所述的一种建筑用隔音建筑板,其特征在于:所述的减震粗孔的内直径大于减震细孔的内直径,且减震粗孔与减震细孔之间为错位设置。
