专利号: 2022203759979
申请人: 江苏力博士机械股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

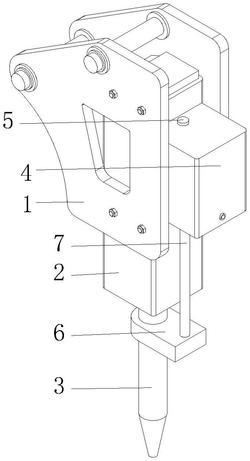

1.一种具有降尘功能的机械式破碎锤,其特征在于:包括两个定位块(1),两个所述定位块(1)之间固定连接有液压组件(2),液压组件(2)的下表面设置有钎杆(3),两个定位块(1)之间固定连接有存水块(4),存水块(4)内分别开设有蓄水腔(8)与挤压腔(9),钎杆(3)上固定套接有套设板(6),套设板(6)的上表面固定连接有连接推杆(7),连接推杆(7)的上端贯穿进挤压腔(9)内,连接推杆(7)位于挤压腔(9)内的一端上固定连接有与挤压腔(9)内壁相吻合的活塞(10),存水块(4)背对液压组件(2)的一侧表面上固定连接有贯穿进挤压腔(9)内的喷管(11),存水块(4)内开设有分别与蓄水腔(8)以及挤压腔(9)相通的通孔(12)。

2.根据权利要求1所述的一种具有降尘功能的机械式破碎锤,其特征在于:所述存水块(4)的上表面固定连接有下端延伸进蓄水腔(8)内的密封盖(5)。

3.根据权利要求1所述的一种具有降尘功能的机械式破碎锤,其特征在于:所述通孔(12)相对的两侧内壁之间固定连接有转动轴(13),转动轴(13)上转动套接有与通孔(12)内壁相适配的调节板(14),调节板(14)转孔与转动轴(13)外表面设置有设置有扭力弹簧。

4.根据权利要求3所述的一种具有降尘功能的机械式破碎锤,其特征在于:所述通孔(12)的底部内壁上固定连接有密封挡块(15),密封挡块(15)的设置在调节板(14)面向蓄水腔(8)的一侧,调节板(14)面向密封挡块(15)的一侧开设有与密封挡块(15)相吻合的缺口。

5.根据权利要求1所述的一种具有降尘功能的机械式破碎锤,其特征在于:所述喷管(11)远离存水块(4)的一侧设置有锥形密封块(16),锥形密封块(16)面向喷管(11)的一侧延伸进喷管(11)内,锥形密封块(16)位于喷管(11)内的一侧表面上固定连接有固定杆(17),固定杆(17)远离锥形密封块(16)的一端固定连接有滑动杆(18),喷管(11)的上下两侧内壁开设有两个连接滑槽(19),滑动杆(18)的上下两端分别延伸进两个连接滑槽(19)内并且与连接滑槽(19)滑动连接。

6.根据权利要求5所述的一种具有降尘功能的机械式破碎锤,其特征在于:所述滑动杆(18)位于连接滑槽(19)内面向固定杆(17)的一侧表面上固定连接有复位弹簧(20),复位弹簧(20)远离滑动杆(18)的一端固定连接在连接滑槽(19)内壁上。
