专利号: 2022203413947
申请人: 上海元樱机电科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

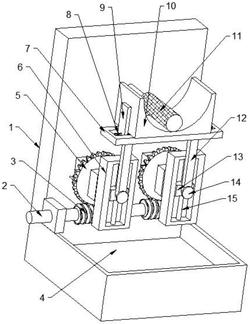

1.一种用于汽车检具的高精度磨床,其特征在于,包括机床(1),所述机床(1)上设有打磨件本体(11)和用于夹持检具本体(10)的夹持机构,所述检具本体(10)的内壁与打磨件本体(11)外壁摩擦接触,所述夹持机构通过移动机构围绕打磨件本体(11)做圆周运动,所述移动机构包括支撑杆(12)、铰接件(14)、蜗轮(5)和转轴(2),所述转轴(2)的端部与机床(1)转动连接,且所述转轴(2)上设有蜗杆部(3),所述蜗杆部(3)的一侧与蜗轮(5)啮合连接,所述蜗轮(5)与蜗轮连杆(17)固接,所述蜗轮连杆(17)一端与机床(1)转动连接,另一端与连接板(6)固接,所述连接板(6)远离蜗轮连杆(17)的一侧开设有滑槽,所述滑槽中活动设置有滑块(13),所述滑块(13)套设在滑槽中单向螺杆(15)的外围并与单向螺杆(15)螺纹配合,所述单向螺杆(15)与连接板(6)转动连接,所述滑块(13)远离连接板(6)的一侧通过铰接件(14)与支撑杆(12)铰接,所述支撑杆(12)端部与夹持机构固接。

2.根据权利要求1所述的一种用于汽车检具的高精度磨床,其特征在于,所述夹持机构包括支撑板(7)和夹持板(9),所述支撑板(7)的一侧与移动机构连接,另一侧对称间隔设置有两个夹持板(9),两个所述夹持板(9)与支撑板(7)滑动连接,且两个夹持板(9)相互远离的一侧还通过弹簧与支撑板(7)连接。

3.根据权利要求2所述的一种用于汽车检具的高精度磨床,其特征在于,所述夹持机构还包括双向螺杆(8),所述双向螺杆(8)与支撑板(7)中的滑槽转动连接,且双向螺杆(8)的两端分别与螺纹套螺纹配合,两个所述螺纹套分别与两个夹持板(9)固接。

4.根据权利要求1所述的一种用于汽车检具的高精度磨床,其特征在于,所述移动机构设置有两个且对称设置在支撑板(7)两侧,两个所述转轴(2)相互靠近的一端固接设置;两个所述支撑杆(12)远离铰接件(14)的一端均与支撑板(7)固接,两个所述蜗轮(5)同步同向转动设置。

5.根据权利要求1‑4任意一项所述的一种用于汽车检具的高精度磨床,其特征在于,所述转轴(2)的一端端部与电机的输出端连接。

6.根据权利要求1‑4任意一项所述的一种用于汽车检具的高精度磨床,其特征在于,所述转轴(2)的一端端部与转动把手(16)连接。

7.根据权利要求1所述的一种用于汽车检具的高精度磨床,其特征在于,所述机床(1)底部还滑动设有正对夹持机构设置的废屑收集箱(4)。
