专利号: 2022202995885
申请人: 广东尚帆达家居有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-24
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

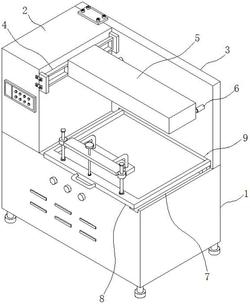

1.一种家具生产用切割装置,其特征在于:包括机座(1),所述机座(1)顶部外壁固定连接有固定箱(2)和侧板(3),所述侧板(3)一侧外壁固定连接有两个伸缩杆(6),两个所述伸缩杆(6)的伸缩端固定连接有同一个移动箱(5),所述固定箱(2)一侧外壁固定连接有电动滑台(4),且移动箱(5)连接在电动滑台(4)上,所述移动箱(5)底部外侧设置有切割机构;

所述机座(1)顶部外壁开设有两个滑槽(7),且两个滑槽(7)上滑动连接有同一个放置板(8),所述放置板(8)位于切割机构下方,所述侧板(3)一侧外壁开设有定位孔(9),且放置板(8)一端位于定位孔(9)内侧,所述放置板(8)顶部一侧设置有定位机构。

2.根据权利要求1所述的一种家具生产用切割装置,其特征在于:所述切割机构包括驱动电机(12)和切割盘(13),且驱动电机(12)的输出轴通过联轴器连接在切割盘(13)的传动轴上。

3.根据权利要求2所述的一种家具生产用切割装置,其特征在于:所述移动箱(5)顶部内壁固定连接有导轨(10),所述导轨(10)内壁滑动连接有螺纹块(11),所述螺纹块(11)底端固定连接有气缸(15),且气缸(15)的活塞杆连接在升降块(14),且驱动电机(12)固定连接在升降块(14)底部外壁上。

4.根据权利要求3所述的一种家具生产用切割装置,其特征在于:所述移动箱(5)一侧内壁转动连接有第一丝杆(17),所述螺纹块(11)螺接在第一丝杆(17)外壁上,所述移动箱(5)一侧内壁固定连接有减速电机(18),且减速电机(18)的输出轴连接在第一丝杆(17)一端,所述移动箱(5)底部外壁开设有活动孔(16),且螺纹块(11)位于活动孔(16)内侧。

5.根据权利要求1所述的一种家具生产用切割装置,其特征在于:所述定位机构包括两个导向杆(19),两个所述导向杆(19)均固定连接在放置板(8)顶部一侧外壁上,且两个导向杆(19)外壁均滑动连接有导向圈(20),两个所述导向圈(20)相对一侧固定连接有同一个升降板(21),所述升降板(21)一侧固定连接有对称设置的L型结构的固定杆(23),且两个固定杆(23)底端固定连接有同一个压板(24)。

6.根据权利要求5所述的一种家具生产用切割装置,其特征在于:所述放置板(8)顶部一侧外壁转动连接有第二丝杆(22),所述升降板(21)上开设有螺纹孔,且第二丝杆(22)螺接在螺纹孔内壁上,所述第二丝杆(22)顶端固定连接有转盘(25)。

7.根据权利要求4所述的一种家具生产用切割装置,其特征在于:所述气缸(15)、减速电机(18)、驱动电机(12)和电动滑台(4)均通过导线连接有开关,且开关通过导线连接有控制器。
