专利号: 2022202203496
申请人: 南通神光机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

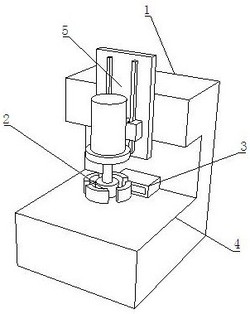

1.一种大型风机轴承座铸件轴承孔精加工设备,包括轴承孔加工设备(1),所述轴承孔加工设备(1)包括有底座(4),所述底座(4)的顶部设置有升降装置(5),其特征在于:所述升降装置(5)的一侧设置有打磨装置(2),所述底座(4)的顶部设置有清洁装置(3);

所述打磨装置(2)包括有第一电机(21),所述第一电机(21)的输出轴固定连接有转动柱(22),所述转动柱(22)的内部活动连接有移动杆(24),所述转动柱(22)的内部设置有防护壳(223)和转动盘(224);

所述清洁装置(3)包括有保护壳(31),所述保护壳(31)的内壁固定连接有滤网(34),所述滤网(34)的一侧设置有风扇(32)和电机(33)。

2.根据权利要求1所述的一种大型风机轴承座铸件轴承孔精加工设备,其特征在于:所述移动杆(24)的一端固定连接有打磨石(23),所述移动杆(24)的外壁活动连接有固定柱(222),所述固定柱(222)的一侧与外壳(221)的内壁底部固定连接。

3.根据权利要求2所述的一种大型风机轴承座铸件轴承孔精加工设备,其特征在于:所述移动杆(24)的外壁与防护壳(223)的内壁活动连接,所述防护壳(223)的一侧与外壳(221)的内壁固定连接,所述转动盘(224)的一端与防护壳(223)的内壁活动连接,所述转动盘(224)的外侧与移动杆(24)的一端活动连接,所述转动盘(224)的一侧与第一电机(21)的输出轴固定连接。

4.根据权利要求1所述的一种大型风机轴承座铸件轴承孔精加工设备,其特征在于:所述保护壳(31)的内壁一侧与风扇(32)的外侧固定连接,所述风扇(32)的一侧与电机(33)的输出端固定连接,所述滤网(34)的一侧设置有刮杆(36)。

5.根据权利要求4所述的一种大型风机轴承座铸件轴承孔精加工设备,其特征在于:所述刮杆(36)的一端与保护壳(31)的内壁活动连接,所述保护壳(31)的内壁活动连接有转动筒(35),所述转动筒(35)的另一端固定连接有无刷电机(39),所述转动筒(35)的外壁固定连接有刮杆(36)。

6.根据权利要求5所述的一种大型风机轴承座铸件轴承孔精加工设备,其特征在于:所述刮杆(36)的外壁与滤网(34)的一侧活动连接,所述保护壳(31)的底部固定连接有存回箱(37),所述存回箱(37)内壁的一侧固定连接有限位柱(38),所述限位柱(38)设置于刮杆(36)的下方。
