专利号: 2022201919174
申请人: 湖北工程学院
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

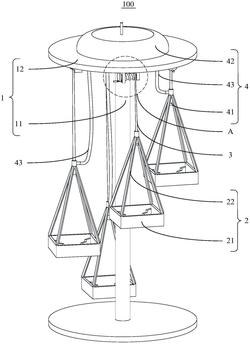

1.一种室内植物陈设装置,用于室内观赏性植物陈设,其特征在于,所述室内植物陈设装置包括:陈设架,包括支撑柱以及设于所述支撑柱上端的安装板;

植物安置组件,包括设于所述安装板下方的多个托盘,各所述托盘均能够用于室内植物安置;以及,高度调整连接组件,包括多个连接绳,每一所述连接绳包括张设于所述安装板与对应的所述托盘之间的张紧段,所述张紧段的长度可调整,以使得多个所述托盘的高度可调整。

2.如权利要求1所述的室内植物陈设装置,其特征在于,所述高度调整连接组件还包括多个高度调整结构,各所述高度调整结构包括:安装座,设于所述安装板的下端,所述安装座设有定位孔;

转轴,沿水平向轴线转动安装于所述安装座,所述转轴部分伸出所述安装座形成转动操作端;

转盘,设于所述转动操作端的端部,所述转盘贯设有沿所述转轴轴向延伸的安装孔;以及,定位杆,可拆卸安装于所述安装孔与所述定位孔内,用以限制所述转盘转动;

其中,所述连接绳还包括连接于所述张紧段且卷设于所述转轴上的卷绕段,转动所述转轴,调整所述卷绕段的长度,以调整所述张紧段的长度。

3.如权利要求2所述的室内植物陈设装置,其特征在于,所述定位孔设有内螺纹,所述定位杆的外侧壁设有外螺纹,所述定位杆螺纹穿设于所述定位孔内。

4.如权利要求1所述的室内植物陈设装置,其特征在于,所述室内植物陈设装置还包括多个喷洒结构,每一所述喷洒结构包括对应设于所述托盘上端的喷头,用以向各所述托盘洒水。

5.如权利要求4所述的室内植物陈设装置,其特征在于,所述陈设架的上端设有储水箱;

所述喷洒结构还包括连接管,所述连接管的一端连通所述喷头,另一端连通所述储水箱;

其中,所述连接管至少部分呈活动设置。

6.如权利要求5所述的室内植物陈设装置,其特征在于,所述连接管的材质为弹性材质。

7.如权利要求5所述的室内植物陈设装置,其特征在于,所述储水箱包括:箱本体,具有上端呈开口设置的容腔;以及,

箱盖,盖合于所述容腔的开口端,以与所述箱本体共同形成所述储水箱。

8.如权利要求1所述的室内植物陈设装置,其特征在于,所述植物安置组件还包括多个连接结构,多个所述连接结构分别对应多个所述托盘设置;

各所述连接结构包括:

安装块,设于所述连接绳的下端;以及,

多个连接件,设于所述安装块与对应所述托盘之间,多个所述连接件的下端沿所述托盘的周向间隔设置。

9.如权利要求1所述的室内植物陈设装置,其特征在于,所述植物安置组件还包括设于所述托盘内的多个固定块,多个所述固定块沿所述托盘的周向间隔布设。

10.如权利要求9所述的室内植物陈设装置,其特征在于,所述固定块的上端呈台阶设置以形成多个台阶面;

自所述托盘周缘朝所述托盘中部的方向上,多个所述台阶面的高度逐渐降低设置。
