专利号: 2022201081311
申请人: 芜湖天金机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

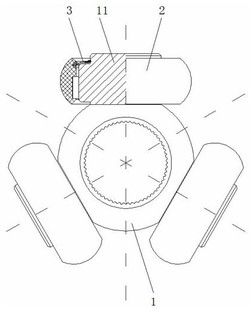

1.一种冷拔成型万向球笼三球销总成,包括三销架(1),所述三销架(1)的销轴(11)上装配轴承结构(2),其特征在于:所述销轴(11)包括旋转连接部和固定安装部,所述轴承结构(2)装配在销轴(11)的旋转连接部上,所述销轴(11)的固定安装部上装配防脱部件(3)以抵接轴承结构(2);

所述轴承结构(2)包括外环套(21)以及外环套(21)内壁上活动嵌设的滚珠(22)和滚针(23),所述轴承结构(2)通过滚珠(22)和滚针(23)与销轴(11)转动设置;

所述防脱部件(3)包括卡簧(31)和抵盘(32),所述抵盘(32)活动套设在固定安装部与旋转连接部衔接的根部,并通过抵盘(32)的外檐部抵接在滚珠(22)表面,所述滚珠(22)与抵盘(32)滑动设置,所述卡簧(31)卡设在固定安装部的卡槽(111)内,并抵接在抵盘(32)的外部。

2.根据权利要求1所述的一种冷拔成型万向球笼三球销总成,其特征在于:所述卡簧(31)和抵盘(32)之间设置橡胶垫片(4)。

3.根据权利要求1所述的一种冷拔成型万向球笼三球销总成,其特征在于:所述抵盘(32)的外檐部为弧形滑道。

4.根据权利要求1所述的一种冷拔成型万向球笼三球销总成,其特征在于:所述销轴(11)通过旋转连接部端面的倒角与滚珠(22)抵接相互滑动,且销轴(11)通过旋转连接部端面的倒角限制轴承结构(2)沿销轴(11)轴向内移。

5.根据权利要求1所述的一种冷拔成型万向球笼三球销总成,其特征在于:所述销轴(11)通过防脱部件(3)限制轴承结构(2)沿销轴(11)轴向外移。

6.根据权利要求1所述的一种冷拔成型万向球笼三球销总成,其特征在于:所述销轴(11)通过旋转连接部周面与滚针(23)抵接相互滑动。
