专利号: 2022201050597
申请人: 中技联科学仪器有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

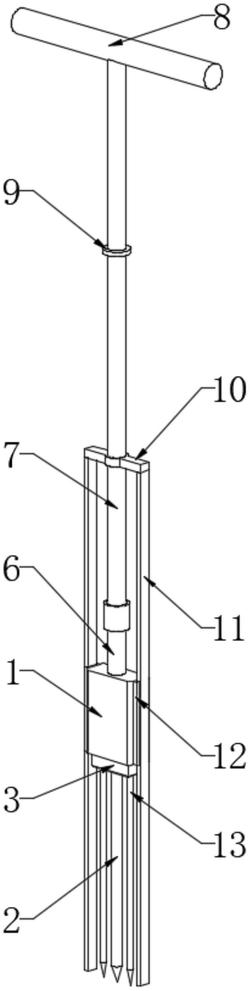

1.一种防水性能好的水分测定仪,其特征在于,包括:检测器本体(1)和探针本体(2),所述探针本体(2)安装在检测器本体(1)的底部,所述检测器本体(1)的底部固定连接有密封机构(4),所述检测器本体(1)的底部固定连接有防护框(3),所述防护框(3)的底部开设有通孔,且通孔的内壁与探针本体(2)的表面活动连接,所述防护框(3)的底部固定连接有密封垫(5),所述密封垫(5)套接在探针本体(2)的表面,所述密封机构(4)的内壁与探针本体(2)的表面活动连接,所述检测器的顶部设置有连接机构(6),所护连接机构(6)的内壁螺纹连接有连接杆(7),所述连接杆(7)的顶部固定连接有压杆(8)。

2.根据权利要求1所述的一种防水性能好的水分测定仪,其特征在于,所述密封机构(4)包括防护管(41),所述防护管(41)的表面螺纹连接有衔接管(42),所述衔接管(42)的底部固定连接有密封环(43),所述密封环(43)的顶部固定连接有防水橡胶环(44),所述防水橡胶环(44)的内壁与探针的表面紧密相贴,所述防水橡胶环(44)的顶部与防护管(41)的表面活动连接。

3.根据权利要求1所述的一种防水性能好的水分测定仪,其特征在于,所述连接机构(6)包括固定柱(61),所述固定柱(61)的表面固定连接有轴承(62),所述轴承(62)的表面固定连接有连接管(63),所述连接管(63)的内壁与连接杆(7)的表面螺纹连接。

4.根据权利要求1所述的一种防水性能好的水分测定仪,其特征在于,所述连接杆(7)的表面固定套接有限位环(9),所述限位环(9)的下方设置有限位板(10),所述限位板(10)活动套接在连接杆(7)的表面,所述限位板(10)的底部固定连接有限位杆(11),所述限位杆(11)的数量为两个,两个所述限位杆(11)以经过检测器本体(1)的竖直中心面为对称面对称设置。

5.根据权利要求4所述的一种防水性能好的水分测定仪,其特征在于,所述检测器本体(1)的两侧均固定连接有导轨(12),所述限位杆(11)滑动连接在导位的内壁。

6.根据权利要求1所述的一种防水性能好的水分测定仪,其特征在于,所述探针本体(2)的两侧均设置有固定杆(13),所述固定杆(13)固定连接在检测器本体(1)的底部,所述固定杆(13)贯穿防护框(3)并延伸至防护框(3)的外部,所述密封垫(5)套接在固定杆(13)的表面。
