专利号: 202220091090X
申请人: 江西康健医疗器械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

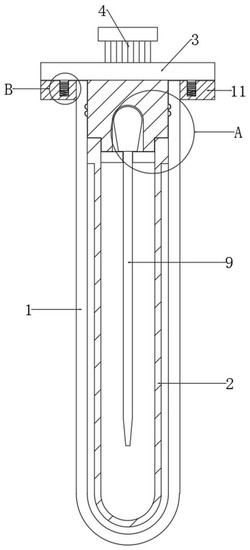

1.一种病毒检测采样管帽,包括防护外管(1),其特征在于:所述防护外管(1)的内部固定连接有储存内管(2),所述防护外管(1)的顶端固定套接有固定套环(11),所述防护外管(1)的上方设置有管帽主体(3),所述管帽主体(3)与固定套环(11)之间设置有固定机构;

所述固定机构包括两个定位槽(12)、两个定位块(13)、两个复位弹簧(14)和两组环形凸块(15),两个所述定位槽(12)对称开设在固定套环(11)的两侧,两个所述定位块(13)对称固定连接在管帽主体(3)的底端两侧,两个所述复位弹簧(14)分别设置在两个定位槽(12)的内部,两组所述环形凸块(15)环形等距固定连接在定位块(13)的外侧;

所述防护外管(1)与管帽主体(3)之间设置有辅助密封组件。

2.根据权利要求1所述的一种病毒检测采样管帽,其特征在于:所述储存内管(2)的内腔顶部固定连接有橡胶套环(6),所述橡胶套环(6)的内部滑动穿插连接有取样管(9),所述取样管(9)的顶端固定连接有橡胶球(8)。

3.根据权利要求1所述的一种病毒检测采样管帽,其特征在于:两个所述定位块(13)分别插接在两个定位槽(12)的内部,所述复位弹簧(14)的底端与定位槽(12)的内腔底端固定连接,所述复位弹簧(14)的顶端与定位块(13)的底端贴合。

4.根据权利要求1所述的一种病毒检测采样管帽,其特征在于:所述辅助密封组件包括堵头(5)、限位槽(7)和两个密封圈(10),所述堵头(5)固定连接在管帽主体(3)的底端,所述限位槽(7)开设在堵头(5)的底端,两个所述密封圈(10)环形等距固定连接在堵头(5)的外侧。

5.根据权利要求4所述的一种病毒检测采样管帽,其特征在于:所述堵头(5)滑动套设在防护外管(1)的内腔顶部,所述限位槽(7)的内部与橡胶球(8)的外侧活动套设。

6.根据权利要求1所述的一种病毒检测采样管帽,其特征在于:所述管帽主体(3)的顶端固定连接有提块(4),所述提块(4)的外侧设有防滑纹。
