专利号: 2022200901811
申请人: 山东信墨百建新型建材有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

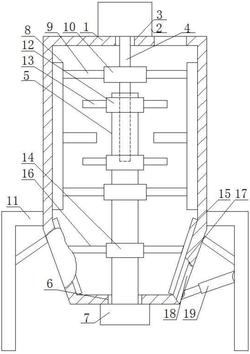

1.一种便于出料的混凝土料仓,其特征在于:包括料仓(1),料仓(1)的顶面固定安装第一电动机(2),料仓(1)顶面的一侧开设有进料口,第一电动机(2)面开设第一通孔(3),第一电动机(2)的输出轴与第一通孔(3)的内壁通过轴承转动连接,第一电动机(2)的输出轴固定安装第一搅拌杆(4),第一搅拌杆(4)的下方设有第二搅拌杆(5),第二搅拌杆(5)内部为腔体,第一搅拌杆(4)位于第二搅拌杆(5)内并与第二搅拌杆(5)的内壁通过轴承转动连接,料仓(1)的底面开设第二通孔(6),第二搅拌杆(5)的下端与第二通孔(6)的内壁通过轴承转动连接,料仓(1)的底面固定安装第二电动机(7),第二电动机(7)的输出轴与第二搅拌杆(5)的下端固定连接,料仓(1)内部两侧均设有刮板(8),刮板(8)内侧的上下两侧均固定安装横杆(9),左右相对应的两根横杆(9)通过转动套(10)固定连接,上方的转动套(10)套装在第一搅拌杆(4)的上端并与第一搅拌杆(4)的上端固定连接,下方的转动套(10)套装在第二搅拌杆(5)的中部并与第二搅拌杆(5)的中部通过轴承转轴连接,料仓(1)下端的两侧均设置L型的支撑架(11),两个转动套(10)之间设有固定套(12),固定套(12)的两侧均固定安装搅拌桨(13),固定套(12)套装在第二搅拌杆(5)上并与第二搅拌杆(5)固定连接,下方的转动套(10)的下方设有套筒(14),套筒(14)的两侧均设有斜板(15),料仓(1)的下端为锥形,斜板(15)与料仓(1)的下端相配合,斜板(15)与套筒(14)通过横向的连接杆(16)固定连接,料仓(1)下方的一侧开设出料口(17),出料口(17)内壁的上方铰接连接料门(18),料门(18)一侧的下方铰接连接液压缸(19),液压缸(19)的固定端与相对应的支撑架(11)固定连接。

2.根据权利要求1所述的一种便于出料的混凝土料仓,其特征在于:所述的支撑架(11)与料仓(1)通过斜撑固定连接。

3.根据权利要求1所述的一种便于出料的混凝土料仓,其特征在于:所述的出料口(17)的内壁设置密封层。

4.根据权利要求1所述的一种便于出料的混凝土料仓,其特征在于:所述的刮板(8)内侧的中部固定安装支杆,支杆位于上下相对应的两根搅拌桨(13)之间。
