专利号: 2022116870818
申请人: 江西博君生态农业开发有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

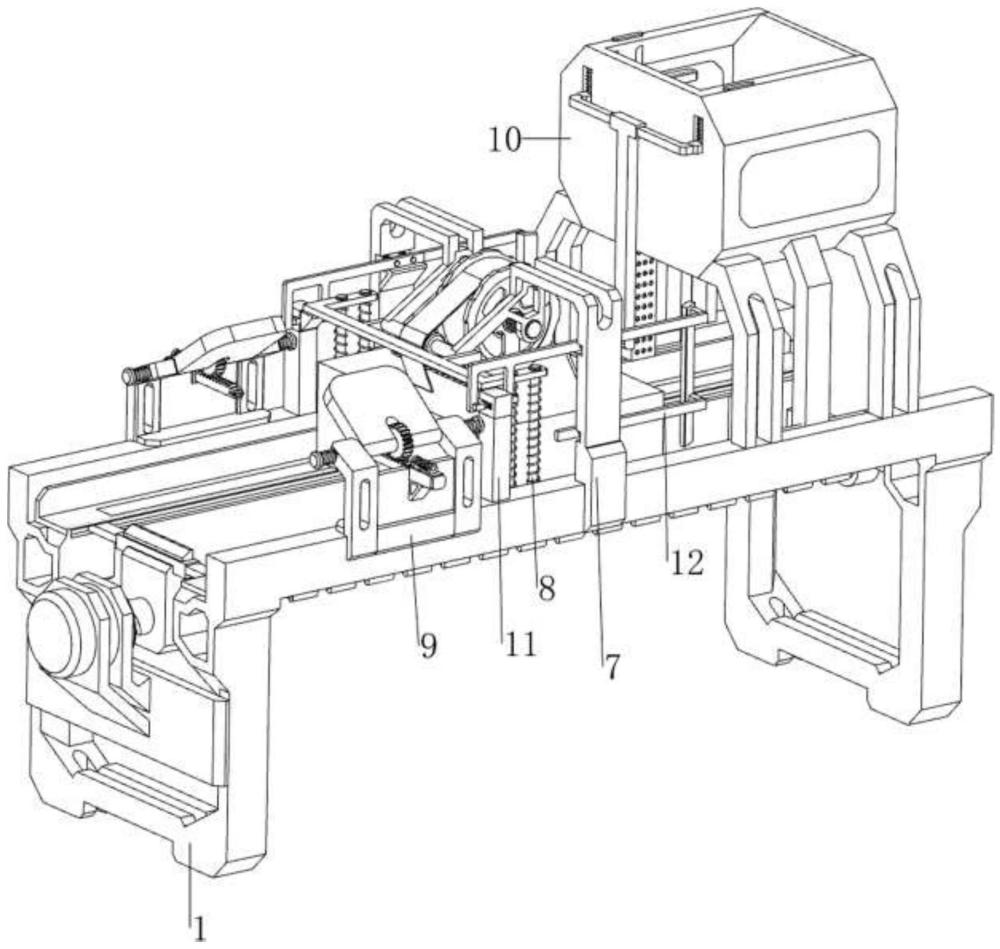

1.一种食品运输用纸箱封装设备,其特征是,包括有:第一支撑架(1)和电机(2),第一支撑架(1)一侧上部设有电机(2);

丝杆(3),电机(2)输出轴上设有丝杆(3),丝杆(3)与第一支撑架(1)转动式设有连接;

第一活动块(4),第一支撑架(1)上部滑动式设有第一活动块(4),第一活动块(4)与丝杆(3)螺纹式连接;

第二活动块(6),第一活动块(4)上部滑动式设有第二活动块(6);

第一弹簧(5),第二活动块(6)底部与第一活动块(4)之间设有两个第一弹簧(5);

胶布机构(7),第一支撑架(1)上部中间设有胶布机构(7);

裁剪机构(8),第一支撑架(1)上部一侧设有裁剪机构(8);

胶布机构(7)包括有:

固定架(70),第一支撑架(1)上部中间设有固定架(70);

第一活动板(71),固定架(70)下部中侧对称滑动式设有第一活动板(71);

第二弹簧(72),第一活动板(71)外侧与固定架(70)之间均设有第二弹簧(72);

滚轴(73),固定架(70)下部左侧转动式设有滚轴(73);

裁剪机构(8)包括有:

限位轴(80),第一支撑架(1)上部一侧对称设有限位轴(80);

裁剪刀(81),限位轴(80)上部之间滑动式设有裁剪刀(81);

第三弹簧(82),限位轴(80)上均绕有第三弹簧(82),第三弹簧(82)的两端分别与裁剪刀(81)和第一支撑架(1)连接;

还包括有压紧机构(9),压紧机构(9)包括有:

固定板(90),第一支撑架(1)上部一侧对称设有固定板(90),固定板(90)位于一侧的限位轴(80)一侧;

第二活动板(91),固定板(90)上部均转动式设有第二活动板(91);

第四弹簧(92),第二活动板(91)两侧与同侧的固定板(90)之间均设有第四弹簧(92);

齿条(93),固定板(90)中部均滑动式设有齿条(93);

齿轮(94),第二活动板(91)外侧中部均设有齿轮(94),齿轮(94)与齿条(93)啮合;

滚轮(95),齿条(93)内侧均转动式设有滚轮(95);

复位弹簧(96),齿条(93)与同侧的固定板(90)之间均设有复位弹簧(96);

还包括有消毒机构(10),消毒机构(10)包括有:第二支撑架(1000),第一支撑架(1)顶部一侧对称设有第二支撑架(1000);

装料仓(1001),第二支撑架(1000)内侧上部之间设有装料仓(1001);

活动杆(1002),装料仓(1001)上部滑动式设有活动杆(1002);

第五弹簧(1003),活动杆(1002)顶部一侧与装料仓(1001)之间对称设有第五弹簧(1003);

喷水管(1004),装料仓(1001)下部两侧中间均设有喷水管(1004),活动杆(1002)下部一侧与两侧的喷水管(1004)滑动式连接;

当纸箱与滚轮分离时,复位弹簧恢复原状,带动滚轮和齿条往内侧运动复位,齿条带动齿轮和第二活动板反转复位,第四弹簧恢复原状;

活动杆挡住喷水管上部,消毒水不会漏出,当封装好的纸箱往右运动与活动杆接触时,挤压活动杆往上运动,第五弹簧压缩,使得活动杆不再挡住喷水管上部,装料仓中的消毒水能够通过喷水管喷撒在封装好的纸箱上;

还包括有卡扣机构(11),卡扣机构(11)包括有:支撑块(1100),第一支撑架(1)上部一侧对称设有支撑块(1100),支撑块(1100)位于限位轴(80)和固定板(90)之间;

限位框(1101),支撑块(1100)顶部均设有限位框(1101);

第三活动块(1102),限位框(1101)内均滑动式设有第三活动块(1102),第三活动块(1102)与裁剪刀(81)配合;

第六弹簧(1103),第三活动块(1102)外侧与同侧的限位框(1101)之间均设有第六弹簧(1103);

还包括有挡板机构(12),挡板机构(12)包括有:第四活动板(1200),固定架(70)内侧对称滑动式设有第四活动板(1200),第四活动板(1200)与第三活动块(1102)配合;

第七弹簧(1201),第四活动板(1200)外侧与固定架(70)之间均设有四个第七弹簧(1201);

喷水管(1004)上均开有多个小孔,使得消毒水能够喷洒的更加均匀;

初始状态时,第三活动块卡住裁剪刀,第三弹簧处于拉伸状态,当纸箱往右运动与第四活动板接触时,挤压第四活动板往外侧运动,第七弹簧压缩,第四活动板挤压第三活动块往外侧运动,第六弹簧压缩,使得第三活动块松开裁剪刀,此时第三弹簧恢复原状,带动裁剪刀往下运动复位,从而将多余的胶布裁断,当纸箱与第四活动板分离时,第七弹簧恢复原状,带动第四活动板往内侧运动复位,第四活动板与第三活动块分离,第六弹簧恢复原状,带动第三活动块往内侧运动复位,然后手动往下拉动裁剪刀,第三弹簧拉伸,当裁剪刀与第三活动块接触时,挤压第三活动块往外侧运动,第六弹簧压缩,当裁剪刀越过第三活动块时,第六弹簧恢复原状,带动第三活动块往内侧运动复位,使得第三活动块重新卡住裁剪刀。
