专利号: 2022116815755
申请人: 曹武
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

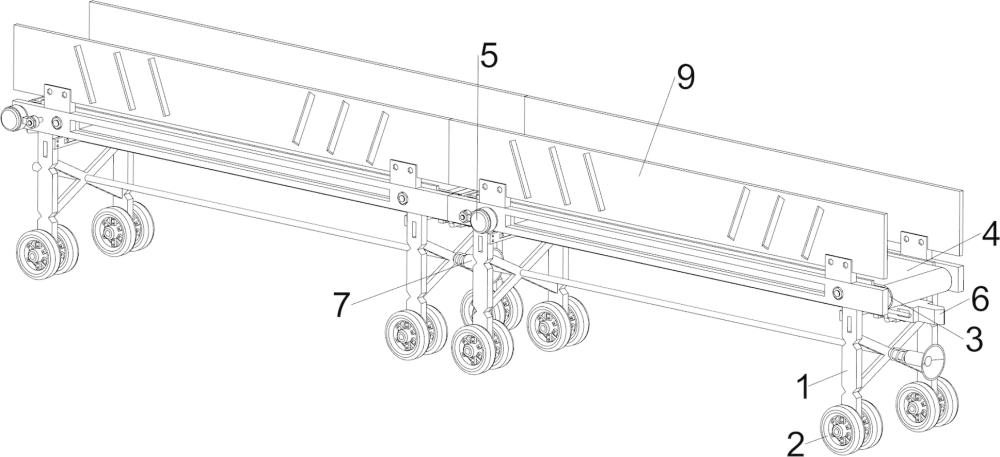

1.一种材料运输用可拼接的运输机,包括有支撑架(1)、轮子(2)、第一皮带轮(3)、第一平皮带(4)和驱动电机(5),支撑架(1)的数量为两个,两个支撑架(1)呈左右分布,两个支撑架(1)相互接触,支撑架(1)底部左右两侧均前后对称转动式连接有轮子(2),支撑架(1)左右两侧均转动式连接有第一皮带轮(3),左侧的支撑架(1)左右两侧的第一皮带轮(3)之间绕有第一平皮带(4),右侧的支撑架(1)左右两侧的第一皮带轮(3)之间也绕有第一平皮带(4),左侧的支撑架(1)前左侧连接有驱动电机(5),右侧的支撑架(1)前左侧也连接有驱动电机(5),左侧的驱动电机(5)输出轴与最左侧的第一皮带轮(3)前侧连接,右侧的驱动电机(5)输出轴与从左至右数第三个第一皮带轮(3)前侧连接,其特征在于,还包括有拼接机构(6),支撑架(1)上设有拼接机构(6),通过开启驱动电机(5),带动第一皮带轮(3)和第一平皮带(4)进行转动,对材料进行运输,并且通过拼接机构,将不同的支撑架(1)拼接在一起;

拼接机构(6)包括有固定板(61)、电磁铁(62)、导向杆(63)、第一滑动杆(64)、第一复位弹簧(65)和卡位组件,支撑架(1)底壁均连接有固定板(61),固定板(61)右部下侧均连接有电磁铁(62),电磁铁(62)右侧均连接有导向杆(63),导向杆(63)与固定板(61)下侧固接,导向杆(63)上均滑动式连接有第一滑动杆(64),第一滑动杆(64)右侧与导向杆(63)右部之间均连接有第一复位弹簧(65),第一复位弹簧(65)均绕卷在导向杆(63)上,固定板(61)左部均连接有卡位组件,卡位组件用于将两个不同的支撑架(1)拼接在一起;

卡位组件包括有连接块(66)、转动块(67)和扭力弹簧(68),固定板(61)左部前后两侧均连接有连接块(66),前侧的连接块(66)上均转动式连接有转动块(67),后侧的连接块(66)上也均转动式连接有转动块(67),固定板(61)右部前后两侧均开有卡槽,转动块(67)与另一个支撑架(1)上的固定板(61)上开的卡槽卡接,转动块(67)上下两侧与连接块(66)之间均连接有扭力弹簧(68),扭力弹簧(68)均绕卷在连接块(66)上,第一滑动杆(64)带有磁性,通过对电磁铁(62)通电产生电流,会推动第一滑动杆(64)插进另一个支撑架(1)上的转动块(67)上,通过转动块(67)转动,会将两个不同的固定板(61)卡接在一起;

固定板(61)右部的前后两侧均为斜面,对另一个支撑架(1)上的转动块(67)进行挤压转动;

还包括有用于对支撑架(1)位置进行定位的辅助机构(7),辅助机构(7)包括有第一固定杆(71)、第二固定杆(72)、滑动斜套(73)和第二复位弹簧(74),支撑架(1)左侧均连接有第一固定杆(71),支撑架(1)右侧均连接有第二固定杆(72),第二固定杆(72)上均滑动式连接有滑动斜套(73),第一固定杆(71)与另一个支撑架(1)上的滑动斜套(73)滑动式连接,滑动斜套(73)内左壁与支撑架(1)右侧之间均连接有第二复位弹簧(74),第二复位弹簧(74)均绕卷在第二固定杆(72)上,通过滑动斜套(73)和第一固定杆(71)相互配合,用于对不同的支撑架(1)拼接时进行定位。

2.根据权利要求1所述的一种材料运输用可拼接的运输机,其特征在于,还包括有用于提高材料运输流畅性的传动机构(8),传动机构(8)包括有转动杆(81)、第二滑动杆(82)、卡扣(83)、第三复位弹簧(84)、第二皮带轮(85)、第二平皮带(851)和传动组件,左侧的支撑架(1)右上部前后两侧均转动式连接有转动杆(81),右侧的支撑架(1)左上部前后两侧也均转动式连接有转动杆(81),左侧的两个转动杆(81)之间均滑动式连接有第二滑动杆(82),右侧的两个转动杆(81)之间也均滑动式连接有第二滑动杆(82),转动杆(81)上均滑动式连接有卡扣(83),卡扣(83)均与第二滑动杆(82)卡接,卡扣(83)与转动杆(81)之间均连接有第三复位弹簧(84),第三复位弹簧(84)均绕卷在卡扣(83)上,第二滑动杆(82)上均套有第二皮带轮(85),两个第二皮带轮(85)之间绕有第二平皮带(851),从左至右数第二个第一皮带轮(3)前后两侧和右侧的转动杆(81)之间均连接有传动组件。

3.根据权利要求2所述的一种材料运输用可拼接的运输机,其特征在于,传动组件包括有第三皮带轮(86)和第三平皮带(87),从左至右数第二个第一皮带轮(3)前后两侧均连接有第三皮带轮(86),右侧的转动杆(81)上也均连接有第三皮带轮(86),前侧的两个第三皮带轮(86)之间绕有第三平皮带(87),后侧的两个第三皮带轮(86)之间也绕有第三平皮带(87)。

4.根据权利要求3所述的一种材料运输用可拼接的运输机,其特征在于,还包括有用于对材料进行防护的防护机构(9),防护机构(9)包括有固定块(91)和防护板(92),支撑架(1)顶壁前后两侧均左右对称连接有固定块(91),左侧的支撑架(1)前侧的两个固定块(91)之间连接有防护板(92),右侧的支撑架(1)前侧的两个固定块(91)之间也连接有防护板(92),左侧的支撑架(1)后侧的两个固定块(91)之间也均连接有防护板(92),右侧的支撑架(1)后侧的两个固定块(91)之间也均连接有防护板(92)。
